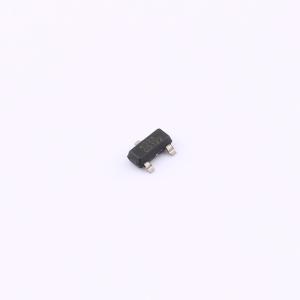

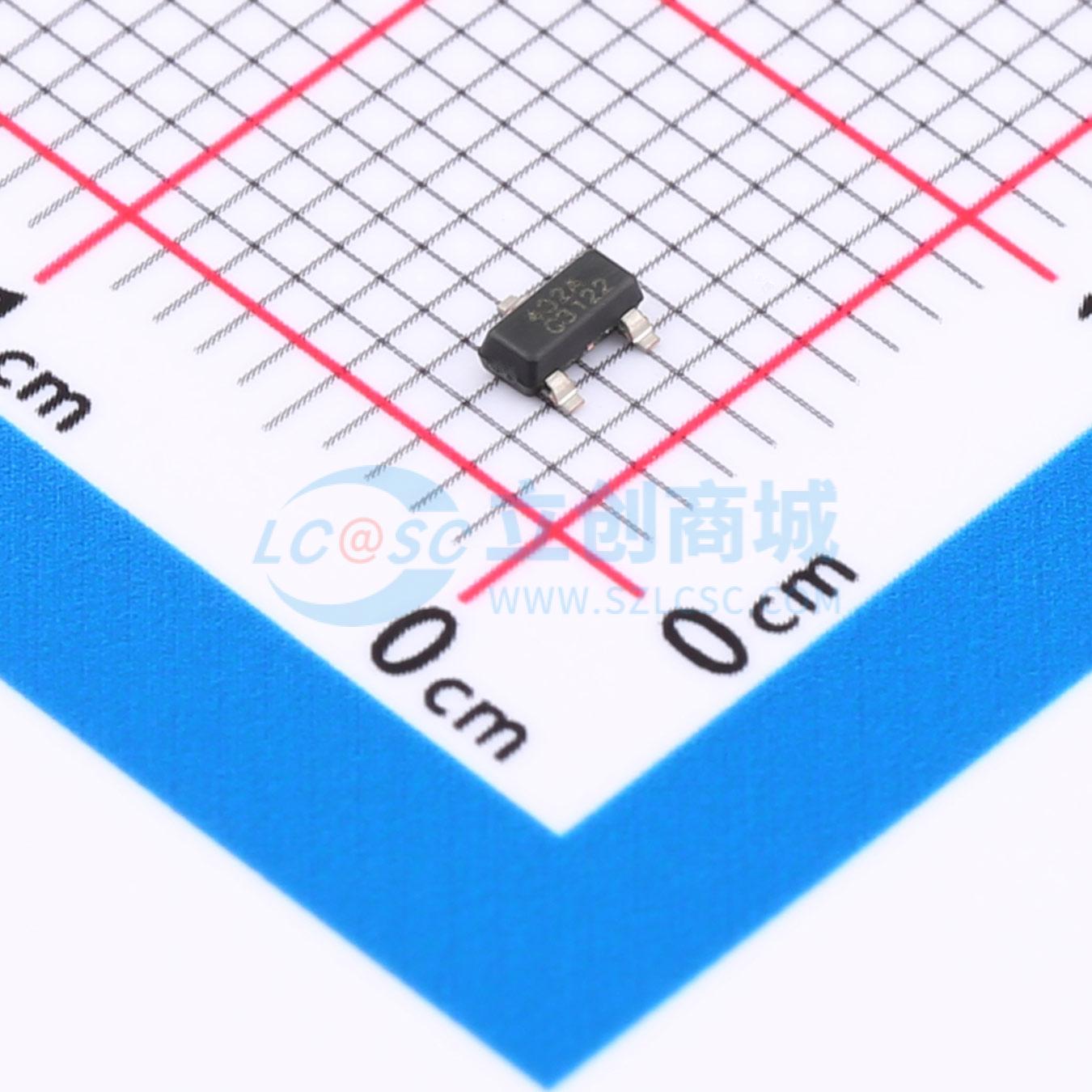

RS432AXSF3-Q1
电压基准源芯片RS431
- 描述
- RS431-Q1和RS432-Q1器件是三端可调并联稳压器，在适用的温度范围内具有有保证的热稳定性。通过两个外部电阻，输出电压可以设置为VREF（约2.5V）至32V之间的任意值。这些器件具有非常陡峭的导通特性，使其在许多应用中能很好地替代齐纳二极管
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS432AXSF3-Q1
- 商品编号
- C19269208
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0374克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~32V | |
| 输出电压 | 2.5V~32V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.5% | |
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 300uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
RS431-Q1和RS432-Q1器件是三端可调并联稳压器，在适用的温度范围内具有有保证的热稳定性。通过两个外部电阻，输出电压可设置为VREF（约2.5V）至32V之间的任意值。这些器件具有非常陡峭的导通特性，使其在许多应用中成为齐纳二极管的理想替代品。 RS431-Q1和RS432-Q1器件均提供两个等级，A级在25°C时的初始公差为0.5%。
商品特性
- 适用于汽车应用
- 通过AEC-Q100认证，1级参考电压在25°C时公差为0.5%（A级），可编程输出电压高达32V
- 低动态输出阻抗0.2Ω
- 灌电流能力为0.5mA至100mA
- 等效全范围温度系数为50ppm/°C
- 在整个额定工作温度范围内具有典型的温度补偿特性
- 低输出噪声电压
- 快速导通响应
- 工作结温范围为-40°C至150°C
- 无铅封装：SOT23
应用领域
- 可调电压和电流参考
- 电源齐纳二极管替代
- 带集成参考的电压监控比较器
- 用作精密电压参考
