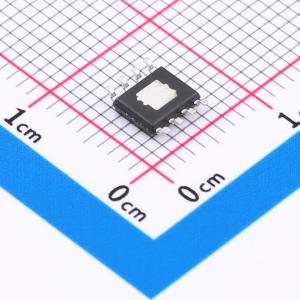

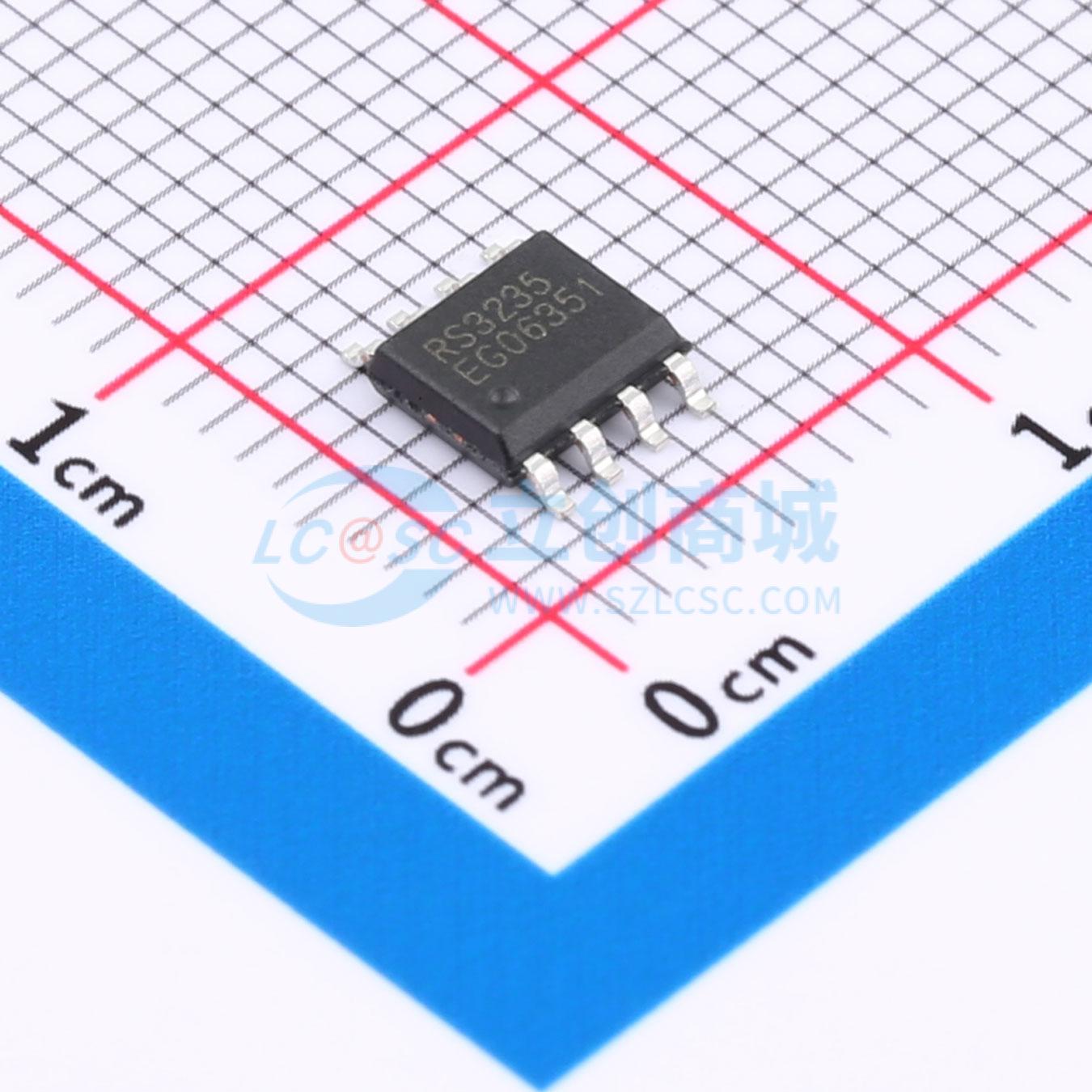

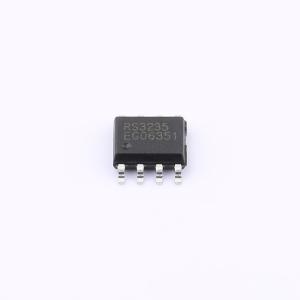

RS3235YEK

低压线性稳压器RS3235

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这是一款3A超低压差线性稳压器，该设备需要两个电源电压，一个是用于控制电路的控制电压 (VCNTL)，另一个是用于功率转换的主电源电压 (VIN)，以降低功耗并提供极低的压差电压。该设备集成了许多功能，上电复位 (POR) 电路监视VCNTL和VIN引脚上的两个电源电压，以防止错误操作。热关断和限流功能可保护设备免受热和电流过载的影响。POK以内部设置的延迟时间指示输出电压状态，它可以控制其他转换器进行电源排序。该设备可以由其他电源系统启用，将EN电压拉低至0.5V以下可关闭输出。该设备提供绿色ESOP8和DFN3x3-10L封装，工作环境温度范围为-40℃至 + 85℃。
品牌名称: RUNIC(润石)
商品型号: RS3235YEK
商品编号: C19269211
商品封装: ESOP8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

RS3235是一款3A超低压差线性稳压器。该器件需要两个电源电压，一个是用于控制电路的控制电压（VCNTL），另一个是用于功率转换的主电源电压（VIN），以降低功耗并提供极低的压差电压。 RS3235集成了多种功能。上电复位（POR）电路监控VCNTL和VIN引脚上的两个电源电压，以防止错误操作。热关断和限流功能可保护器件免受热过载和电流过载的影响。POK以内部设置的延迟时间指示输出电压状态，它可以控制其他转换器进行电源排序。RS3235可由其他电源系统启用。将EN电压拉至0.5V以下可关闭输出。 RS3235提供绿色ESOP8和DFN3x3 - 10L封装。其工作环境温度范围为 -40°C至 +85°C。

商品特性

最大输出电流3A
低压差电压 - 在3A输出电流时为250mV（典型值）
输出电压精度：±2%（典型值）
输出电压可调
快速瞬态响应
VCNTL和VIN引脚均有上电复位监控
内部软启动限流和短路限流保护
低关断静态电流
关断/使能控制功能
温度保护和过流保护功能
开漏VOUT电压指示器
ESOP8和DFN3x3 - 10L封装

应用领域

笔记本电脑主板应用
前端总线VTT（1.2V/3A）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5.64V
	输出电流	3A
	压差	360mV@(3A)

	属性	参数值
	静态电流(Iq)	130uA
	特性	软启动；PG脚；过流保护；短路保护；过热保护；带使能
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
