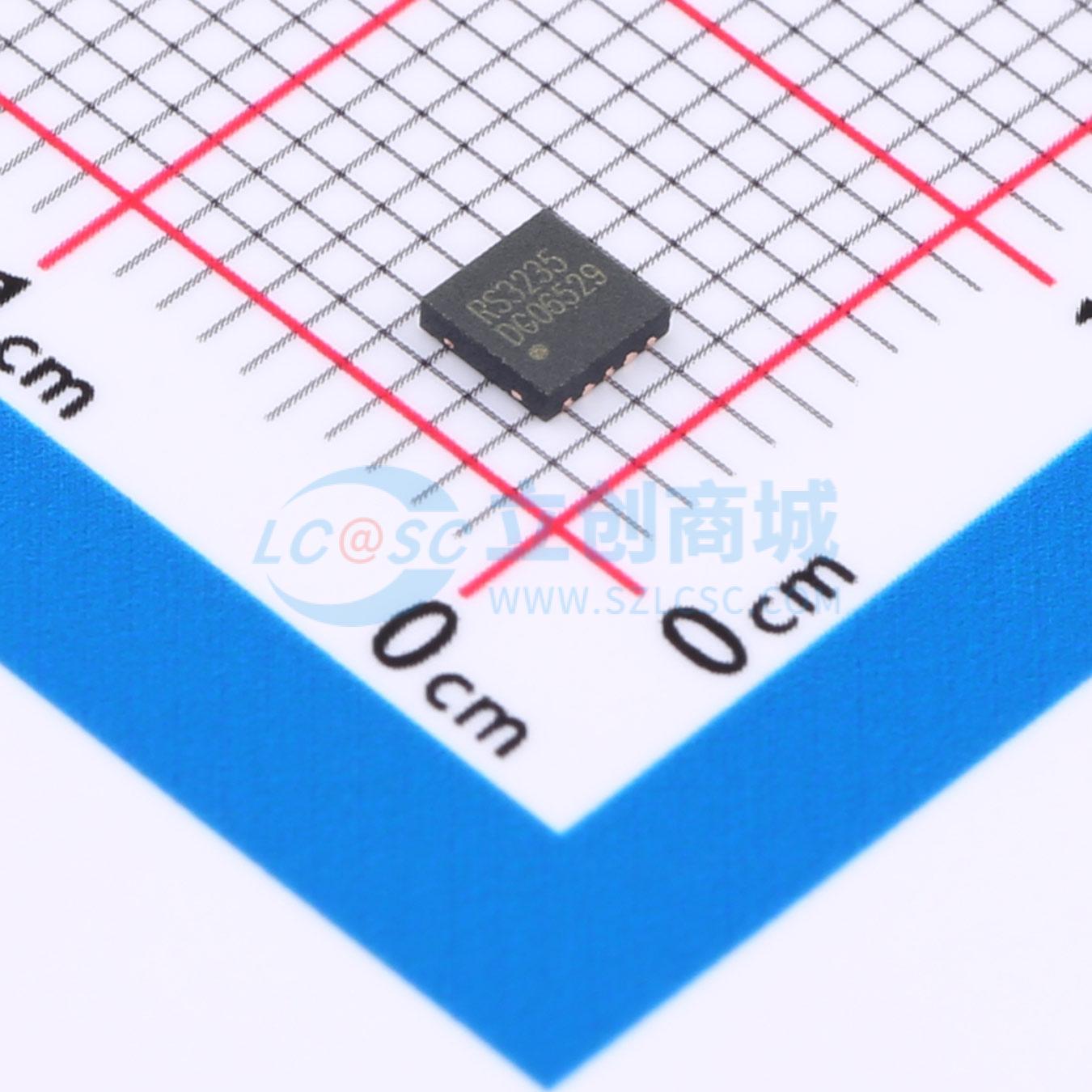

温馨提醒：图片仅供参考，商品以实物为准
RS3235YTDC10
低压线性稳压器RS3235
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款3A超低压差线性稳压器，该设备需要两个电源电压，一个是用于控制电路的控制电压 (VCNTL)，另一个是用于功率转换的主电源电压 (VIN)，以降低功耗并提供极低的压差电压。 该设备集成了许多功能，上电复位 (POR) 电路监视VCNTL和VIN引脚上的两个电源电压，以防止错误操作。 热关断和限流功能可保护设备免受热和电流过载的影响。POK以内部设置的延迟时间指示输出电压状态，它可以控制其他转换器进行电源排序。该设备可以由其他电源系统启用，将EN电压拉低至0.5V以下可关闭输出。 该设备提供绿色ESOP8和DFN3x3-10L封装，工作环境温度范围为-40℃至 + 85℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS3235YTDC10
- 商品编号
- C19269212
- 商品封装
- DFN-10L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0716克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电压 | 800mV~5.75V | |
| 输出电流 | 3A | |
| 压差 | 250mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 105uA | |
| 特性 | 短路保护；软启动；过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RS3235是一款3A超低压差线性稳压器。该器件需要两个电源电压，一个是用于控制电路的控制电压（VCNTL），另一个是用于功率转换的主电源电压（VIN），以降低功耗并提供极低的压差电压。 RS3235集成了多种功能。上电复位（POR）电路监控VCNTL和VIN引脚上的两个电源电压，以防止错误操作。 热关断和限流功能可保护器件免受热过载和电流过载的影响。POK以内部设置的延迟时间指示输出电压状态，它可以控制其他转换器进行电源排序。RS3235可由其他电源系统启用。将EN电压拉至0.5V以下可关闭输出。 RS3235提供绿色ESOP8和DFN3x3 - 10L封装。其工作环境温度范围为 -40°C至 +85°C。
商品特性
- 最大输出电流3A
- 低压差电压 - 在3A输出电流时为250mV（典型值）
- 输出电压精度：±2%（典型值）
- 输出电压可调
- 快速瞬态响应
- VCNTL和VIN引脚均有上电复位监控
- 内部软启动限流和短路限流保护
- 低关断静态电流
- 关断/使能控制功能
- 温度保护和过流保护功能
- 开漏VOUT电压指示器
- ESOP8和DFN3x3 - 10L封装
应用领域
- 笔记本电脑主板应用
- 前端总线VTT（1.2V/3A）
