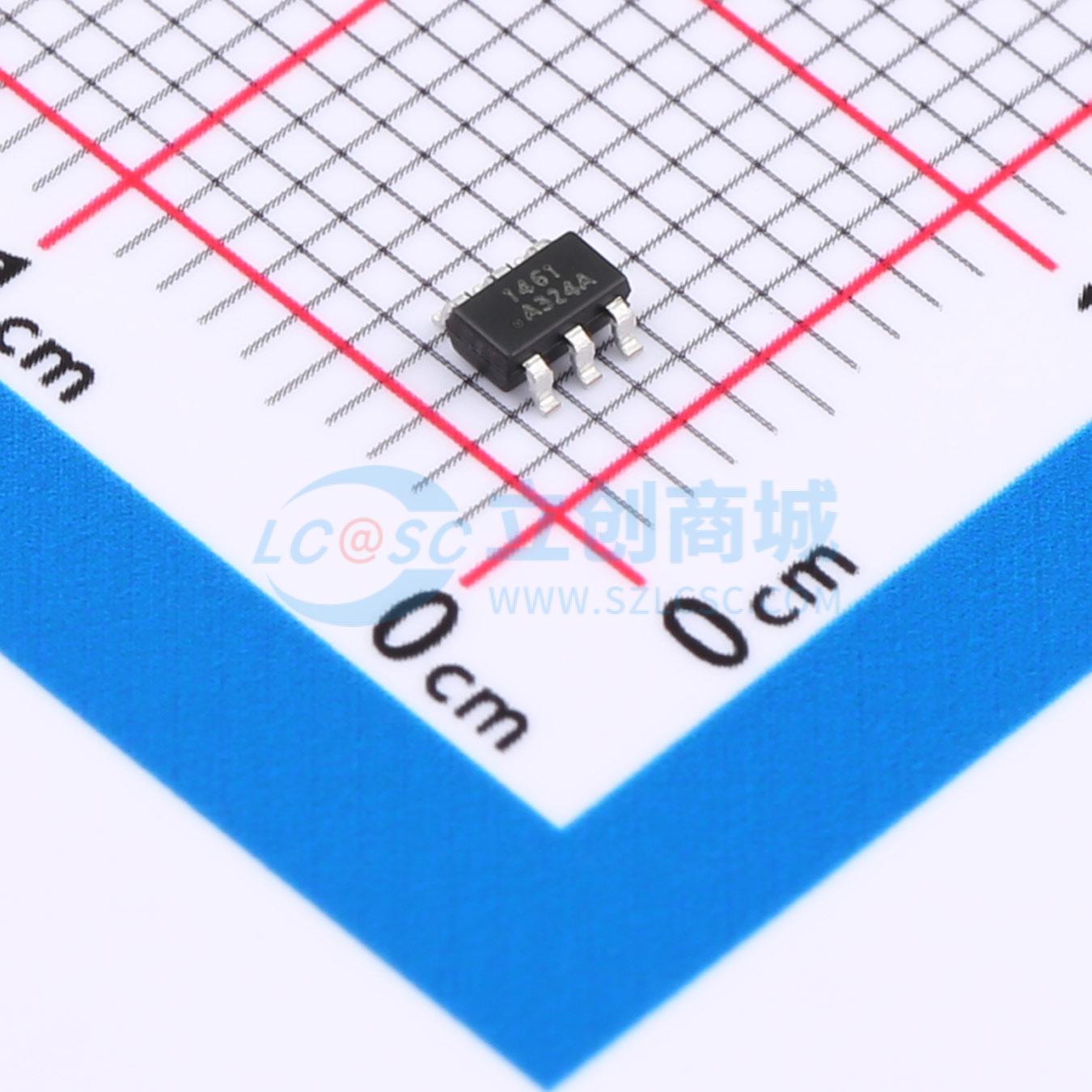

RS1461XH
精密ADC RS1461
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS1461是一款低功耗、单片CMOS12位模数转换器，工作在1MSPs。该设备基于逐次逼近寄存器架构，具有内部跟踪和保持功能。串行兼容多种标准，如SPI、QSPI、MICROWIRE和许多常见的DSP串行。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1461XH
- 商品编号
- C19269226
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.6LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 72dB | |
| 时钟频率(fc) | 10kHz~20MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 2.2mA |
商品概述
RS1461是一款低功耗、单片CMOS 12位模数转换器，采样率为1 MSPS。它基于带有内部跟踪保持电路的逐次逼近寄存器架构。其串行接口与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 它使用电源电压作为参考，使器件能够在0至VDD的满量程输入范围内工作。转换速率由串行时钟（SCLK）速度决定。该转换器提供关断模式，可用于在吞吐量和功耗之间进行权衡。它采用单电源供电，电源电压范围为2.7V至5.25V。在连续转换期间，使用3V或5V电源时，正常功耗分别为4.5mW或11mW。通过片选（CS）引脚启用的掉电功能，在使用5V电源时可将功耗降低至5μW以下。该转换器采用6引脚SOT - 23封装，对于空间要求苛刻的应用，其占用面积极小。该产品设计用于在-40°C至125°C的汽车和扩展工业温度范围内工作。
商品特性
- 可变电源管理
- SOT23 - 6封装
- 电源用作参考
- 单2.7V至5.25V电源供电
- 与SPI、QSPI、MICROWIRE和DSP兼容
- 关键规格：
- 无丢码分辨率
- 转换速率：1 MSPS
- 差分非线性（DNL）：0.6， - 0.3 LSB（典型值）
- 积分非线性（INL）：±0.6 LSB（典型值）
- 功耗：
- 3V电源：4.5mW（典型值）
- 5V电源：11mW（典型值）
应用领域
- 汽车导航
- 工厂自动化或自动柜员机设备
- 便携式系统
- 医疗仪器
- 移动通信
- 仪器仪表和控制系统
