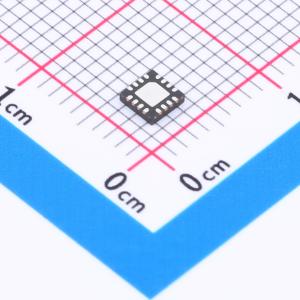

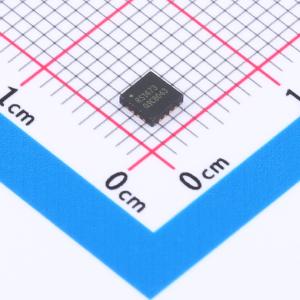

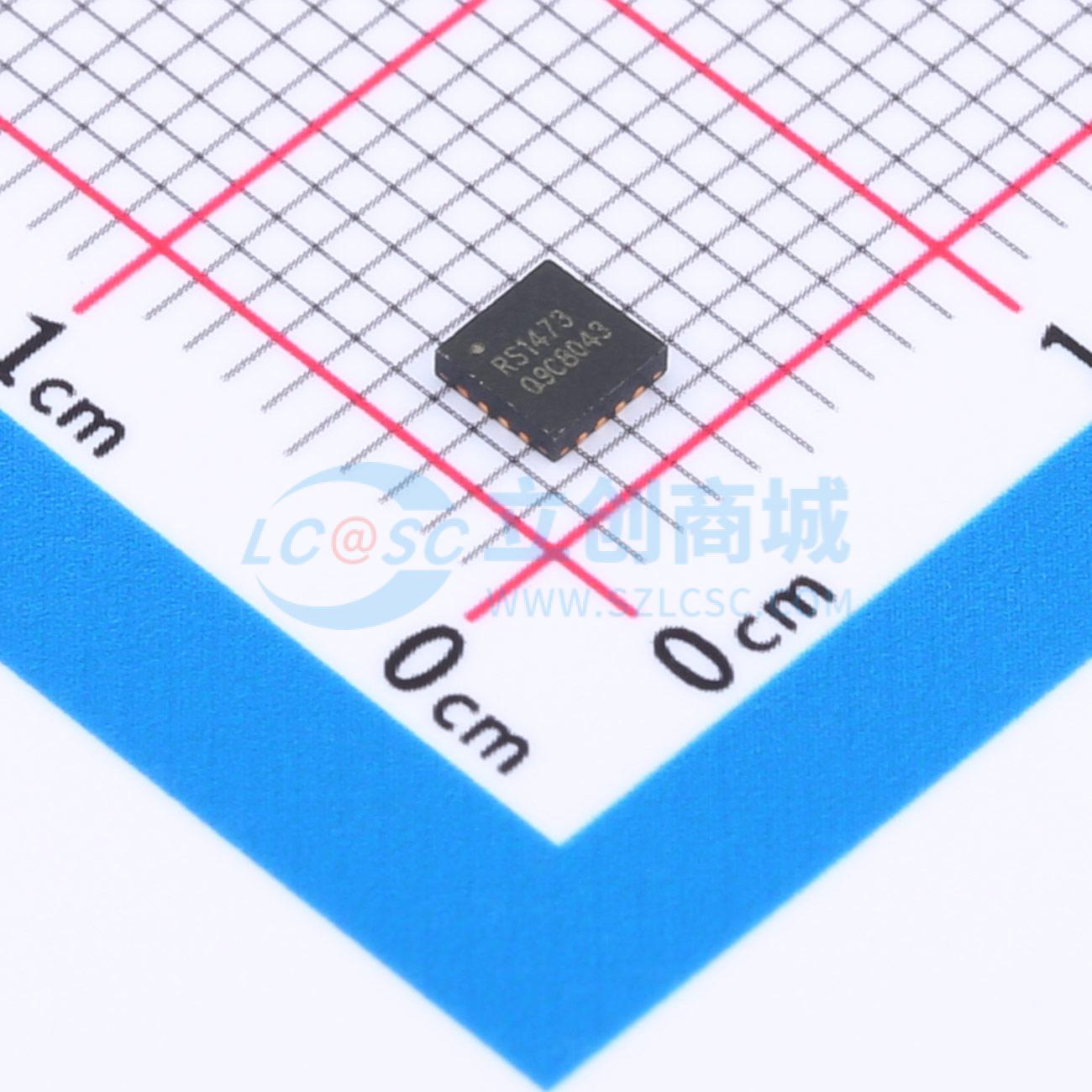

温馨提醒：图片仅供参考，商品以实物为准
RS1473XTQC16
精密ADC RS1472
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位，2MSPS，双通道，单端输入模数转换器。支持宽范围供电，具有低功耗自动关断模式。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1473XTQC16
- 商品编号
- C19269210
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 2MHz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2.5LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 81dB | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 500uA |
商品概述
这款14位、2MSPS的模数转换器（ADC）提供单端输入。该器件以2MSPS的采样率运行，采用标准的16时钟数据帧。该器件包含一个双通道输入多路复用器和一个低功耗逐次逼近寄存器（SAR）ADC，具有内置的采样保持（S/H）输入级。 它支持较宽的模拟电源电压范围，使满量程输入范围可扩展至5V单端输入。简单的SPI接口，数字电源电压低至1.65V即可工作，便于与各种数字控制器轻松连接。在低速运行时可启用自动掉电功能，显著降低功耗。 该器件采用无引脚QFN3x3 - 16封装，工作温度范围为 - 40℃至 + 125℃。
商品特性
- 采样率：2 MSPS
- 积分非线性：2.5 LSB（最大值）
- 宽电源电压范围：模拟：2.7V至5.25V；数字：1.65V至AVDD
- 14位无失码分辨率
- 低速时自动掉电
- 两个单端输入
- 工作温度范围： - 40℃至125℃
- SPI兼容接口
- 封装：QFN3x3 - 16
应用领域
- 光网络
- 传感器测量
- 便携式仪器
- 医疗仪器
- 数据采集系统
- 电池供电设备
