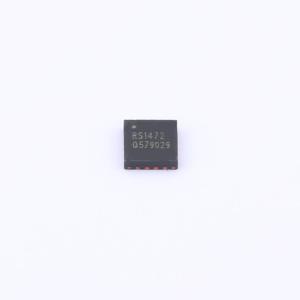

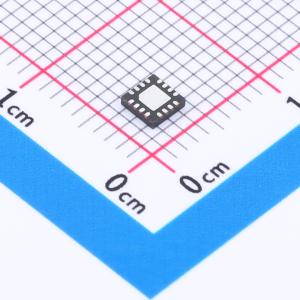

温馨提醒：图片仅供参考，商品以实物为准
RS1472XTQC16
精密ADC RS1472
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位，2MSPS，双通道，差分输入模数转换器，具有自动功率下降模式。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1472XTQC16
- 商品编号
- C19269209
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 2MHz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2.5LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 84dB | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 2.5uA |
商品概述
这款14位、2MSPS的模数转换器（ADC）提供差分输入。该器件以2MSPS的采样率运行，采用标准的16时钟数据帧。它包含一个两通道输入多路复用器和一个带有固有采样保持（S/H）输入级的低功耗逐次逼近寄存器（SAR）ADC。 它支持较宽的模拟电源电压范围，使满量程输入范围可扩展至±5V pp。一个简单的SPI接口，其数字电源电压低至1.65V即可工作，便于与各种数字控制器轻松连接。在低速运行时可启用自动掉电功能，大幅降低功耗。 该器件采用无引脚QFN3x3 - 16封装，工作温度范围为 - 40℃至 + 125℃。
商品特性
- 采样率：2 MSPS
- 积分非线性（INL）：最大2.5 LSB
- 宽电源电压范围：模拟：2.7 V至5.25 V；数字：1.65 V至AVDD
- 14位无失码分辨率
- 低速时自动掉电
- 两个差分输入
- 工作温度范围： - 40℃至125℃
- SPI兼容接口
- 封装：QFN3x3 - 16
应用领域
- 光网络
- 传感器测量
- 便携式仪器
- 医疗仪器
- 数据采集系统
- 电池供电设备
