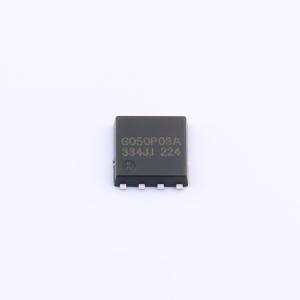

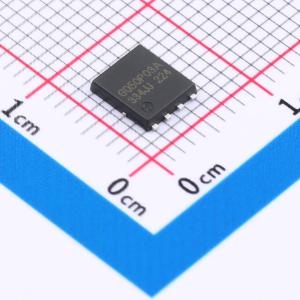

温馨提醒：图片仅供参考，商品以实物为准
JMTG050P03A
30V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低压MOSFET
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMTG050P03A
- 商品编号
- C19268952
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.2156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 5.1mΩ@4.5V；3.3mΩ@10V | |
| 耗散功率(Pd) | 57W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 125nC@10V | |
| 输入电容(Ciss) | 8.18nF | |
| 反向传输电容(Crss) | 650pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 945pF |
商品特性
- VDS = -30 V,ID = -80 A
- 在VGS = -10 V时,RDS(ON) < 4.1 mΩ
- 在VGS = -4.5 V时,RDS(ON) < 6.6 mΩ
- 先进的沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 无铅
应用领域
-PWM应用-负载开关-电源管理
