温馨提醒：图片仅供参考，商品以实物为准

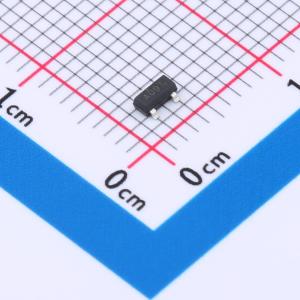

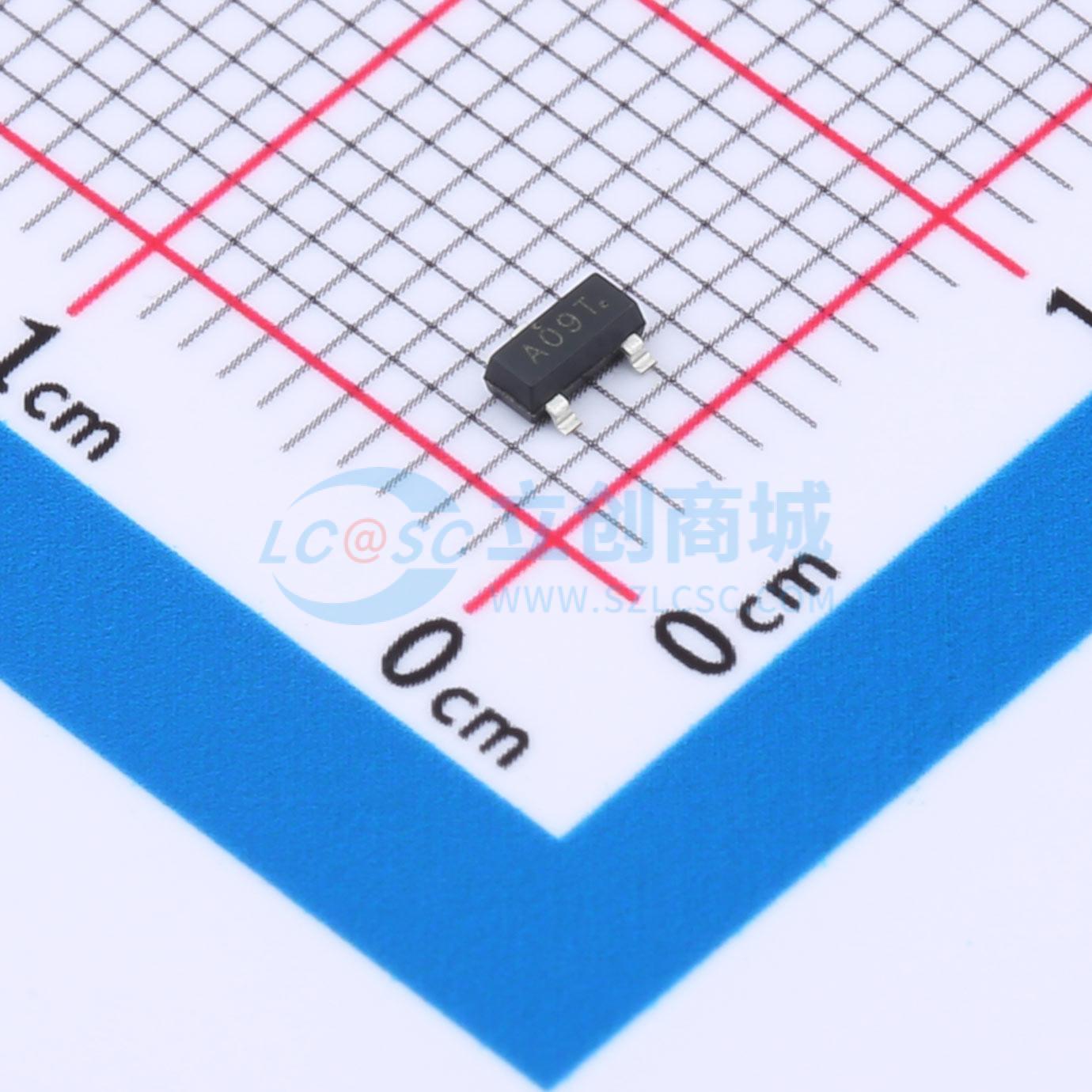

AO3400S
耐压:30V 电流:5.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AO3400S采用先进的沟槽技术，具备出色的导通电阻RDS(ON)、低栅极电荷，且能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或其他通用应用。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- AO3400S
- 商品编号
- C19189948
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.1A | |
| 导通电阻(RDS(on)) | 24mΩ@10V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.3nC@4.5V | |
| 输入电容(Ciss) | 595pF | |
| 反向传输电容(Crss) | 36pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | - | |
| 输出电容(Coss) | - |
商品概述
AO3400S结合了先进的沟槽技术，可提供出色的导通电阻、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或其他通用应用。
商品特性
- VDS = 30V，ID = 5.1A
- RDS(ON)典型值 < 24mΩ（VDS = 10V时）
- RDS(ON)典型值 < 26mΩ（VDS = 4.5V时）
- RDS(ON)典型值 < 33mΩ（VDS = 2.5V时）
- 低栅极电荷
- 高功率和电流处理能力
- 引脚无铅且符合RoHS标准
应用领域
- PWM应用
- 负载开关
- 电源管理
