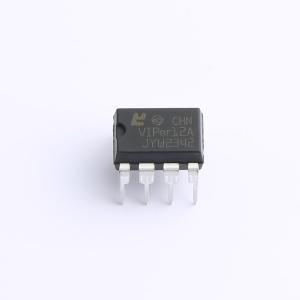

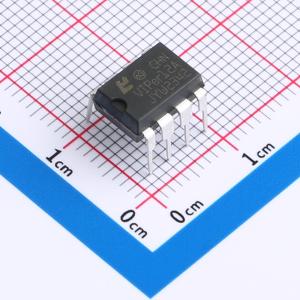

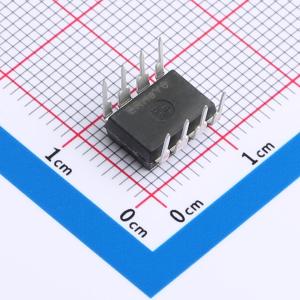

VIPER12A
高性能离线式PWM开关电源控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型：高性能离线式 PWM 开关电源控制器，内置800V功率MOSFET，内置高压启动回路，内置过载、过温、VDD过压、输出开/短路保护功能
- 品牌名称
- minos(迈诺斯)
- 商品型号
- VIPER12A
- 商品编号
- C19189950
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10V~35V | |
| 开关频率 | 43kHz | |
| 最大占空比 | 90% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动 | |
| 工作温度 | -20℃~+150℃ | |
| 工作模式 | PWM 调制 |
商品概述
VIPER12A为高性能离线式 PWM 开关电源控制器，满足绿色环保标准；电路内置高压启动回路、软启动回路和多重保护功能，具有简化的应用外围和极高的可靠性。在一定的使用条件下，此电路也可作为非隔离应用方案使用。VIPER12A采用 DIP - 8 封装。可广泛适用于各类经济型开关电源中。
商品特性
- 内置 800V 功率 MOSFET
- 内置高压启动回路
- 输入电压（85V ~ 265V）全电压范围
- 锁存脉宽调制，逐脉冲限流检测
- 软启动功能
- 内置过载、过温、VDD 过压、输出开/短路保护功能
- 具有频率调制和抖频功能，具有较好的电磁干扰 (EMI) 兼容性
- 空载功耗小于 0.15W，220VAC 输入时小于 0.1W
应用领域
- 小家电电源
- 充电器电源
- 适用于全电压范围内 6W 使用
