STM32U535VET6Q
超低功耗Arm Cortex-M33微控制器+TrustZone+浮点运算单元
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用意法半导体最先进的专利技术。 采用FlexPowerControl实现超低功耗。 电源电压范围：1.71V至3.6V。 工作温度范围：-40℃至+85/125℃。 低功耗背景自主模式（LPBAM）：具有DMA的自主外设，在Stop 2模式下仍可工作。 VBAT模式：为RTC、32×32位备份寄存器和2KB备份SRAM供电。 关机模式电流：90nA（23个唤醒引脚）。 待机模式电流：200nA（23个唤醒引脚）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U535VET6Q
- 商品编号
- C19189673
- 商品封装

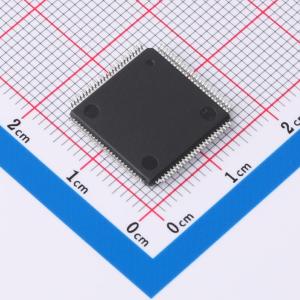

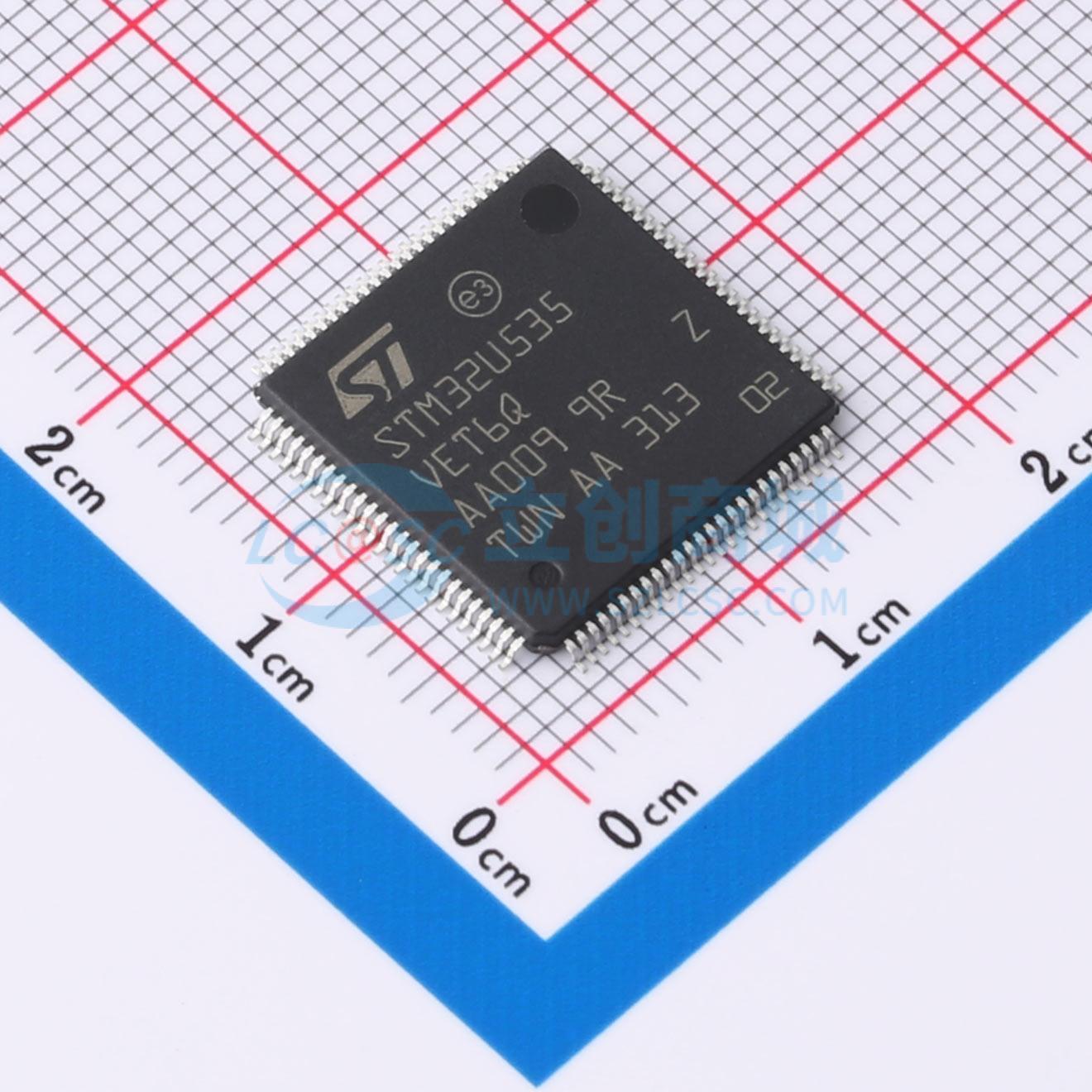

- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 274KB | |
| EEPROM容量 | - | |
| I/O数量 | 79 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 包含意法半导体最先进的专利技术
- 采用FlexPowerControl实现超低功耗
- 电源电压范围为1.71 V至3.6 V
- 温度范围为 -40℃至 +85 / 125℃
- 低功耗背景自主模式（LPBAM）：带DMA的自主外设，功能可低至停止2模式
- VBAT模式：为RTC、32×32位备份寄存器和2 Kbyte备份SRAM供电
- 90 nA关机模式（23个唤醒引脚）
- 200 nA待机模式（23个唤醒引脚）
- 370 nA带RTC的待机模式
- 1.4 μA带16 Kbyte SRAM的停止3模式
- 2.2 μA带完整SRAM的停止3模式
- 3.0 μA带16 Kbyte SRAM的停止2模式
- 4.6 μA带完整SRAM的停止2模式
- 16.3 μA/MHz运行模式（3.3 V）
- 采用带TrustZone、MPU、DSP和FPU的Arm 32位Cortex - M33 CPU
- 8 Kbyte指令缓存，允许从闪存和外部存储器零等待状态执行，最高可达160 MHz，240 DMIPS
- 4 Kbyte用于外部存储器的数据缓存
- 嵌入式稳压器（LDO）和SMPS降压转换器，支持动态切换和电压缩放
- 1.5 DMIPS/MHz（Drystone 2.1）
- 651 CoreMark（4.07 CoreMark/MHz）
- 464 ULPMark - CP
- 125 ULPMark - PP
- 54 ULPMark - CM
- 137000 SecureMark - TLS
- 高达512 Kbyte带ECC的闪存，2个存储体可读写，100 k周期
- 274 Kbyte SRAM，包括高达64 Kbyte带ECC开启的SRAM
- 1个八线SPI存储器接口
- Arm TrustZone和可安全化的I/O、存储器和外设
- 灵活的生命周期方案，带RDP和密码保护调试
- 由于独特的启动入口和安全隐藏保护区域（HDP）实现信任根
- 由于嵌入式根安全服务（RSS）实现安全固件安装（SFI）
- 支持通过TF - M进行安全固件升级
- HASH硬件加速器
- 真随机数发生器，符合NIST SP800 - 90B
- 96位唯一ID
- 512字节OTP（一次性可编程）
- 主动防篡改
- 4至50 MHz晶体振荡器
- 用于RTC的32 kHz晶体振荡器（LSE）
- 内部16 MHz工厂校准RC（±1%）
- 内部低功耗32 kHz RC（±5%）
- 2个内部多速100 kHz至48 MHz振荡器，包括一个由LSE自动校准的（精度优于±0.25%）
- 内部48 MHz带时钟恢复
- 3个用于系统时钟、USB、音频、ADC的PLL
- 高达82个快速I/O，具有中断能力，大多数5V耐压，高达14个I/O可独立供电至1.08 V
- 高达17个定时器和2个看门狗
- 2个16位高级电机控制定时器、4个32位定时器、5个16位定时器、4个低功耗16位定时器（停止模式可用）、2个SysTick定时器和2个看门狗
- 带硬件日历和校准的RTC
- 高达19个通信外设
- 1个USB全速可选主机或设备控制器
- 1个SAI（串行音频接口）
- 4个I²C FM +（1 Mbit/s）、SMBus/PMBus
- 5个USART（ISO 7816、LIN、IrDA、调制解调器）
- 3个SPI（4个SPI含OCTOSPI）
- 1个CAN FD控制器
- 1个SDMMC接口
- 1个多功能数字滤波器（2个滤波器） + 1个带声音活动检测的音频数字滤波器
- 并行同步从接口
- 16通道和4通道DMA控制器，在停止模式下仍可工作
- 1个数字相机接口
- 用于三角函数加速的CORDIC
- 滤波数学加速器（FMAC）
- 高达20个电容感应通道
- 支持触摸按键、线性和旋转触摸传感器
- 丰富的模拟外设（独立供电）
- 14位2.5 Msps ADC，带硬件过采样
- 12位2.5 Msps ADC，带硬件过采样，在停止2模式下可自主工作
- 2个12位DAC，低功耗采样保持
- 1个带内置PGA的运算放大器
- 1个超低功耗比较器
- CRC计算单元
- 开发支持：串行线调试（SWD）、JTAG、嵌入式跟踪宏单元（ETM）
