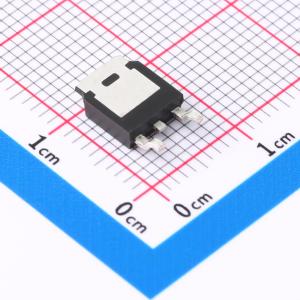

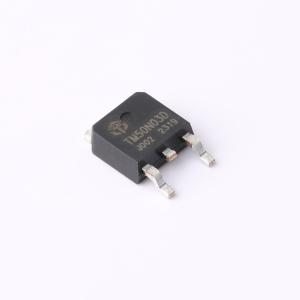

温馨提醒：图片仅供参考，商品以实物为准
TM0076N03D
TM0076N03D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TMC(台懋)
- 商品型号
- TM0076N03D
- 商品编号
- C19189161
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.3952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 7.6mΩ@10V | |
| 耗散功率(Pd) | 30.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC | |
| 输入电容(Ciss) | 1.011nF | |
| 反向传输电容(Crss) | 119pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 142pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
- 低RDS(ON)
- 符合 RoHS 标准且无卤
商品特性
- V D S = 30V I D = 50A
- R D S (O N) = 7.6 m Ω(典型值)@ V G S = 10 V
- 100% 经过 UIS 测试
- 100% 经过 Rg 测试
应用领域
-负载开关-脉冲宽度调制(PWM)
