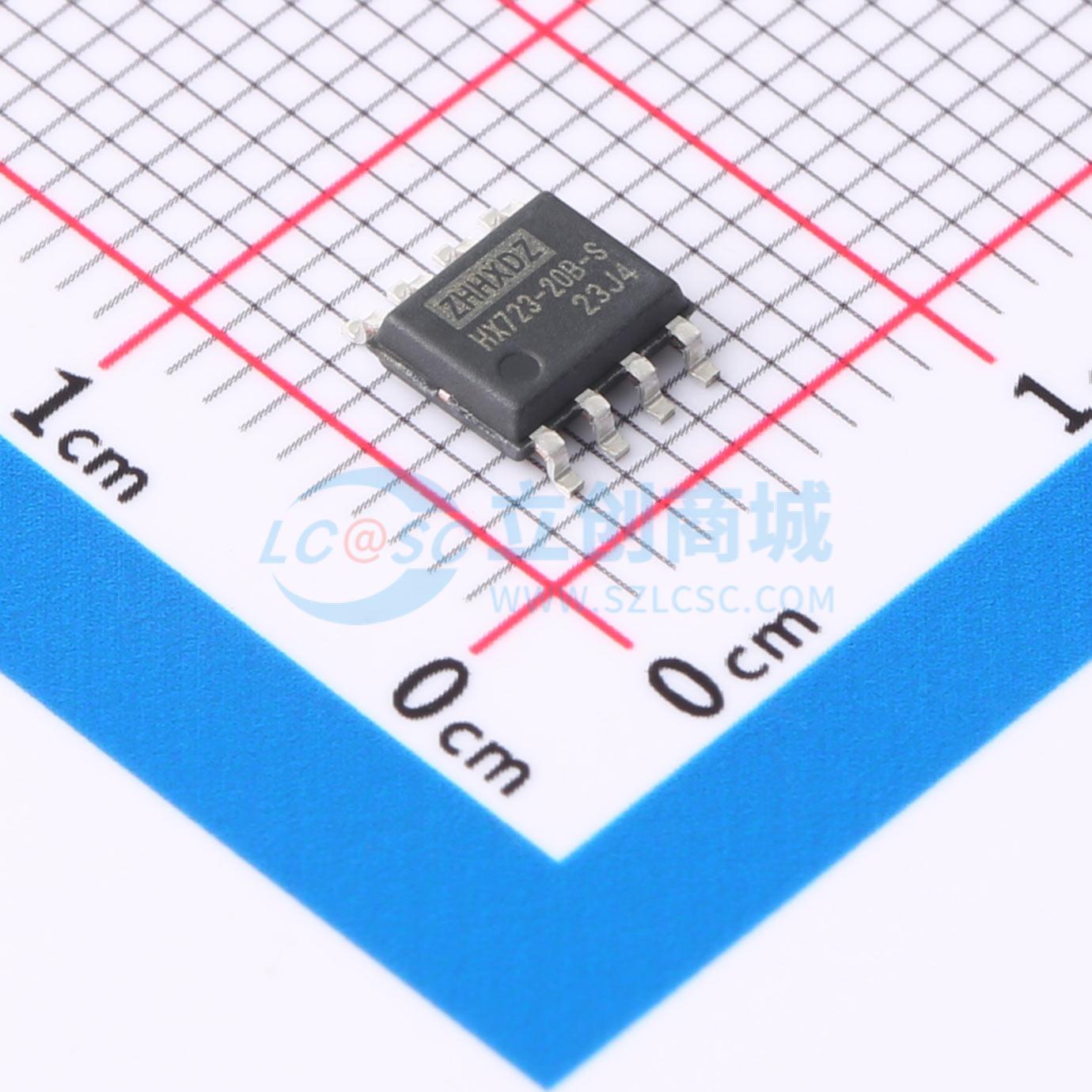

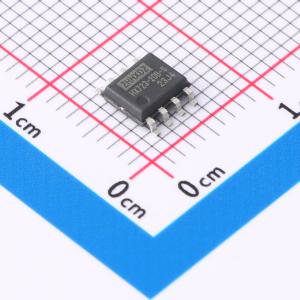

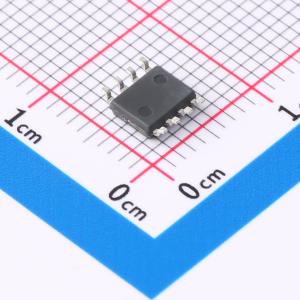

HX723-20B-S

HX723 是一款高性能霍尔效应电流传感器，具有高精度、出色的线性度和温度稳定性。它适用于测量直流或交流电流，并广泛应用于工业、消费类及通信类设备。 HX723 的内部结构包括一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。输入电流通过内部的 0.9mΩ 导线，产生的磁场在霍尔电路上感应出相应的电信号，经过内部处理电路输出电压信号，从而实现产品的易用性。 该传感器的低阻抗导线可最大限度减少功率损耗和热散耗，内部固有绝缘提供了 424VRMS 的基本工作隔离电压和 3500VRMS 的绝缘耐压。 线性霍尔电路采用先进的 BiCMOS 制程生产，包含了高灵敏度霍尔传感器组件、霍尔信号预放大器、共模磁场抑制电路、温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。在无电流的情况下，静态输出为 50%VCC。在 5V 电源电压条件下，输出可以在 0.2~4.8V 之间随磁场线性变化，线性度可达 0.1%。 HX723 还内部集成了差分共模抑制电路，使芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使传感器的灵敏度不受外界压力和封装应力的影响。 该传感器采用 SOP8 封装，工作温度范围为 -40 至 +125℃，符合 RoHS 相关规定要求。

• 提供 0.5VCC 的零电流基准输出，可实现更灵活的应用模式
• 提供多种量程选择，包括 5A、10A、20A、40A 和 50A，适用范围广
• 具有高隔离耐压能力，导线引脚到信号引脚之间具有 3500VRMS 的安全隔离电压
• 低损耗，导线电阻仅为 0.9mΩ，最大程度减少功率损耗和热散耗
• 高带宽，可达 250kHz，阶跃响应时间为 1.2μs
• 在常温下的误差为 0.5%，全温度范围内的误差为 ±3%
• 具有良好的温度稳定性，采用了霍尔信号放大电路和温度补偿电路
• 采用差分霍尔结构，具有较强的抗外部磁干扰能力
• 具有抗机械应力的能力，磁参数不会因为外界压力而偏移
• ESD (HBM) 抗静电能力达到 4000V

• 电机控制
• 开关电源
• 负载监测系统过流故障保护
• 整流输出，代替电流互感器应用
• 零点迁移应用
• 电流峰值监测应用
• 过流故障检测器
• 增益放大应用
