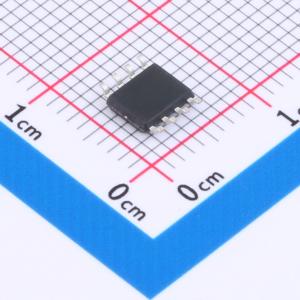

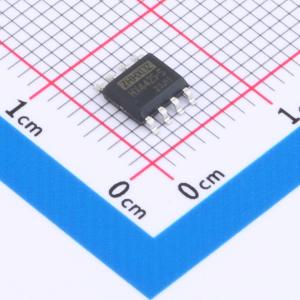

HX4425-S

3A 双路高速功率 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高度可靠的BiCMOS/DMOS缓冲器/驱动器/MOSFET驱动器，提供更高输出电流版本，引脚兼容，专为要求更苛刻的电气环境设计，能在额定功率和电压范围内的任何条件下提供可靠服务，能承受接地引脚高达5V的噪声尖峰，与其他CMOS或双极驱动器相比，更易于使用、操作更灵活、容错性更强。其BiCMOS/DMOS结构功耗极低，并提供稳定的电压波动。主要用于驱动功率MOSFET，也适用于驱动其他需要低阻抗、峰值电流和快速开关时间的负载，如电容器、电阻器或电感器，可与重型时钟线、同轴电缆或压电换能器配合使用，唯一的限制是驱动器的总功耗必须保持在封装的最大功耗限制内。
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX4425-S
商品编号: C19186051
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.3796克(g)

商品参数

商品概述

HX4423/4424/4425系列是高度可靠的BiCMOS/DMOS缓冲器/驱动器/MOSFET驱动器，是HX4426/4427/4428的高输出电流版本，且特性有所改进。这些系列引脚兼容，HX4423/4424/4425驱动器专为要求更严苛的电气环境设计，能在额定功率和电压范围内的任何条件下提供可靠服务。无论极性如何，它们都能承受接地引脚高达5V的噪声尖峰。与其他CMOS或双极驱动器相比，HX4423/4424/4425驱动器使用更简便、操作更灵活且容错性更高。其BiCMOS/DMOS结构功耗极低，且电压波动稳定。 HX4423/4424/4425驱动器主要用于驱动功率MOSFET，也非常适合驱动其他需要低阻抗、峰值电流和快速开关时间的负载，如电容器、电阻器或电感器。它可与重载时钟线、同轴电缆或压电换能器配合使用。唯一的限制是驱动器的总功耗必须保持在封装的最大功耗限制范围内。

商品特性

高峰值输出电流：3A
宽输入电源电压工作范围：-4.5V至18V
高容性负载驱动能力：25 ns内驱动1800 pF
短延迟时间：<40 ns（典型值）
匹配的上升/下降时间
低电源电流
- 逻辑“1”输入时 – 3.5 mA（最大值）
- 逻辑“0”输入时 – 350 μA（最大值）
低输出阻抗：3.5Ω（典型值）
抗闩锁保护：可承受1.5A反向电流
逻辑输入可承受高达5V的负摆幅
ESD保护：4 kV
提供绿色SOP8、DIP8和DFN8封装

应用领域

开关模式电源
脉冲变压器驱动
线路驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	3A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	12ns
	下降时间(tf)	12ns
	特性	过热保护(OPT)
	工作温度	-40℃~+125℃
