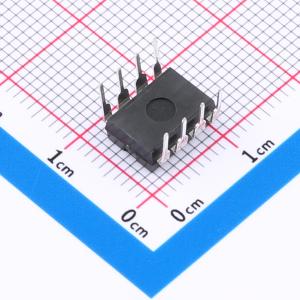

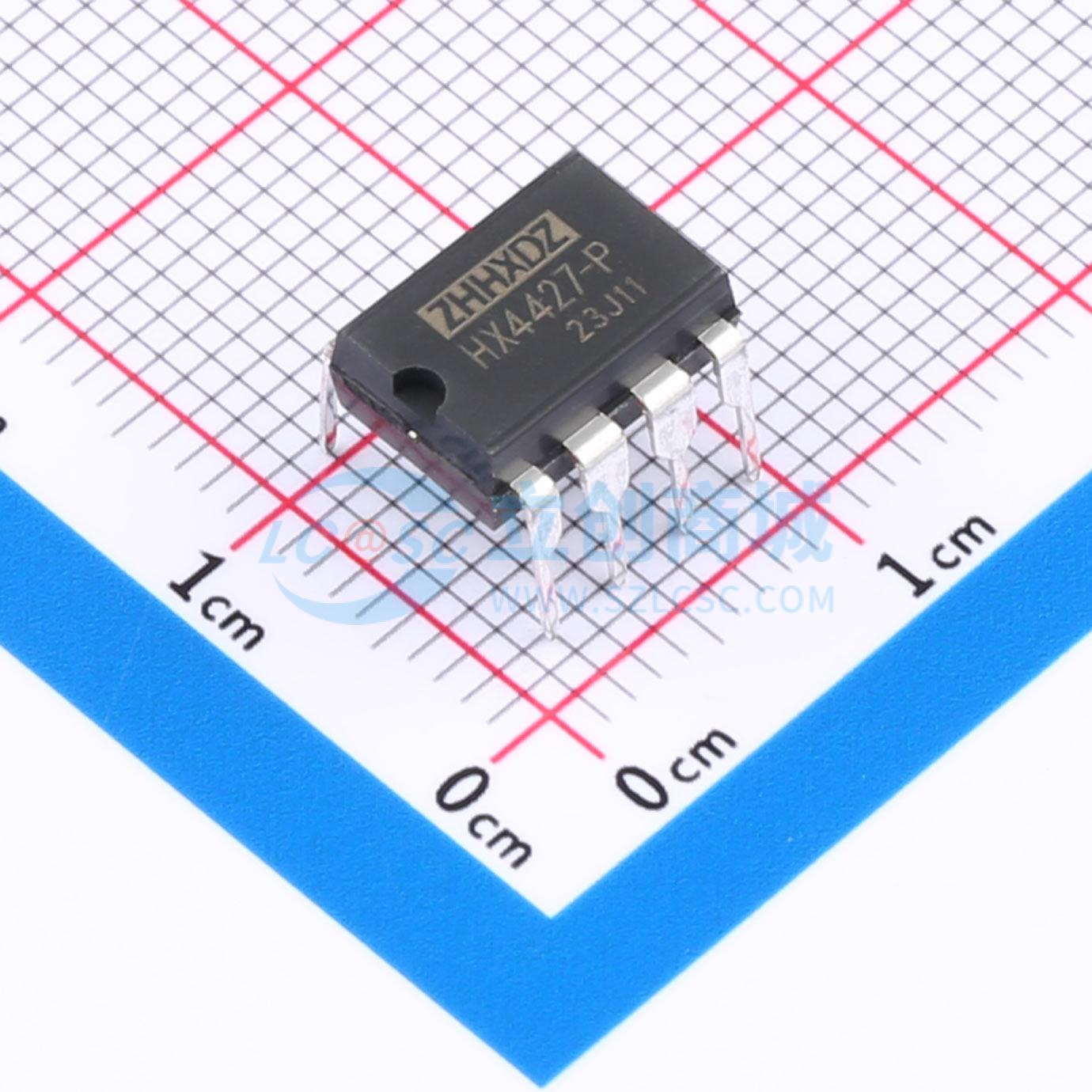

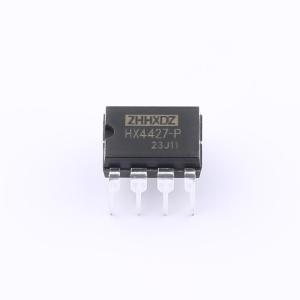

HX4427-P

双路 1.5A 峰值低端 MOSFET 驱动器

描述: HX4426/4427/4428系列双低侧MOSFET驱动器采用BiCMOS/DMOS工艺制造，具有高效的功率利用率和高可靠性。这些驱动器可将来自TTL或CMOS的输入逻辑电平转换为输出电压电平，输出电压可在正电源或地的25 mV范围内摆动。这与双极型器件不同，双极型器件只能在电源的1V范围内摆动
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX4427-P
商品编号: C19186059
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.8524克(g)

商品参数

商品概述

HX4426/4427/4428系列双低侧MOSFET驱动器采用BiCMOS/DMOS工艺制造，具有高效的功率利用率和高可靠性。这些驱动器将来自TTL或CMOS的输入逻辑电平转换为输出电压电平，输出电压可在正电源或地的25 mV范围内摆动。这与双极型器件不同，双极型器件只能在电源的1V范围内摆动。HX4426/4427/4428驱动器有三种配置：双反相、双同相以及一个反相加一个同相输出。它们旨在取代HX426/427/428和HX1426/1427/1428，提供了更好的电气性能和耐用性。 HX4426/4427/4428驱动器具有很高的耐用性，能够承受高达500 mA的反向电流（任意极性）而不发生闩锁，并且接地引脚能够承受高达5V的噪声尖峰（任意极性）。这些驱动器主要用于驱动功率MOSFET，但也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载。其他潜在应用包括驱动重载时钟线、同轴电缆或压电换能器。需要注意的是，驱动器的总功耗不得超过封装的限制。对于高功率和窄脉冲应用，请参考HX4126/4127/4128。

商品特性

1.5A峰值输出电流
抗闩锁保护，可承受>500 mA反向电流
4.5V至18V工作范围
25 ns内开关1000 pF负载
低静态电源电流
- 逻辑1输入时为4 mA
- 逻辑0输入时为400 μA
匹配的上升和下降时间
7Ω输出阻抗
典型延迟<40 ns
逻辑输入保护至–5V
逻辑输入阈值与电源电压无关
典型等效输入电容为6 pF
相对于电源或地的最大输出偏移为25 mV

应用领域

MOSFET驱动器
压电换能器驱动器
同轴电缆驱动器
时钟线驱动器

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	-

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	18ns
	下降时间(tf)	15ns
	工作温度	0℃~+70℃
	静态电流(Iq)	400uA
