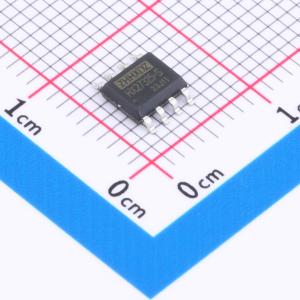

温馨提醒：图片仅供参考，商品以实物为准

HX27325-S

双通道2A超高速功率开关驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX37325-S/HX27325-S是一款功率开关驱动芯片。它具有匹配的上升和下降时间，用于以一定功率速率对栅极进行充电和放电，实现导通和关断。在额定功率和电压范围内，HX37325-S/HX27325-S具有较高的抗闩锁能力
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX27325-S
商品编号: C19186068
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.5014克(g)

商品参数

商品概述

HX37325-S/HX27325-S 是一款功率开关驱动器芯片。它具有匹配的上升和下降时间，用于对功率开关的栅极进行充放电。在其额定功率和电压范围内具有高度的锁存抵抗能力。即使在接地引脚出现高达5V 的噪声尖峰（任一极性）时，芯片也不会受到损坏。该芯片可以承受高达500mA 的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。此外，所有端子都受到高达 2.0kV 的静电放电(ESD)的全面保护。

商品特性

锁存保护：可承受0.5A 的反向电流
输入逻辑保护：能够保护低至-10V 的输入信号
输出阻抗低
单芯片集成两路驱动
输出峰值电流：2A
工作范围：4.5V~25V
最大输入负压可达-5V
高电容负载驱动能力：在1nF 负载下，开关时间小于25ns
上升/下降时间匹配
传播延时：40ns
宽温度范围： -40°C~125°C
芯片开通/关断延时特性：Ton/Toff = 70ns/70ns
符合RoSH 标准
封装类型：SOIC8/DFN8

应用领域

交换式电源、开关变换器
线路驱动器
脉冲变压器驱动
驱动MOSFETs 和IGBTs
电机控制
脉冲发生器
电源开关
DC-DC 转换器
D 类开关放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	2A
	拉电流(IOH)	2A

	属性	参数值
	工作电压	4.5V~25V
	上升时间(tr)	30ns
	下降时间(tf)	30ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
