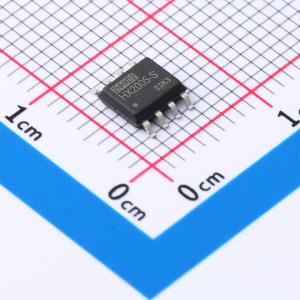

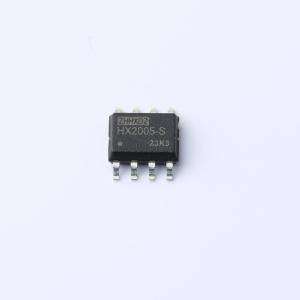

HX2005-S

集成自举电路的单相高端和低端功率MOSFET/IGBT驱动芯片

描述: HX2005 - S是一款高压、高速功率MOSFET高低端驱动芯片，具有独立的高端和低端参考输出通道。该芯片采用高低压兼容技术，使高端和低端栅极驱动电路能够集成在单芯片中。其逻辑输入电平与低至3的CMOS或LSTTL逻辑输出电平兼容
品牌名称: ZHHXDZ(海芯电子)
商品型号: HX2005-S
商品编号: C19186047
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

HX2005-S是一款高压、高速功率MOSFET高低侧驱动芯片，具有独立的高侧和低侧参考输出通道。该芯片采用高低压兼容工艺，使得高、低侧栅驱动电路可以单芯片集成。它的逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出具有大电流脉冲能力和防直通的死区逻辑。HX2005-S的浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达250V。该芯片采用SOP-8封装，可以在-40°C至125°C的温度范围内工作。HX2005-S集成有自举二极管，对高侧进行充电，简化了芯片外围电路

商品特性

自举工作的浮地通道
最高工作电压：250V
兼容输入逻辑：3.3V、5V和15V
VS负偏压能力：-9V
dVS/dt耐受能力：±50V/ns
栅极驱动电压范围：10V至20V
防直通死区逻辑
死区时间设定：520ns
芯片传输延时特性
开通/关断传输延时：ton/toff = 160ns/150ns
延迟匹配时间：60ns
集成欠压锁定电路
欠压锁定正向阈值：8.9V
欠压锁定负向阈值：8.2V
宽温度范围：-40°C至125°C
输出级拉电流/灌电流能力：290mA/600mA
封装类型：SOP-8

应用领域

微型逆变器驱动
电机控制
空调/洗衣机
通用逆变器
MOSFET/IGBT驱动芯片

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	600mA
	拉电流(IOH)	290mA

	属性	参数值
	工作电压	10V~20V
	上升时间(tr)	70ns
	下降时间(tf)	30ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	120uA
