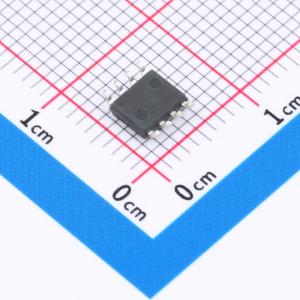

HX723-40B-S
高性能霍尔效应电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX723是一款高性能霍尔效应电流传感器，具有高精度、出色的线性度和温度稳定性。它适用于测量直流或交流电流，并广泛应用于工业、消费类及通信类设备。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX723-40B-S
- 商品编号
- C19186040
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 工作点(Gs) | - | |
| 释放点(Gs) | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 20mA | |
| 磁延迟 | - | |
| 输出类型 | - | |
| 采样频率 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置振荡器 |
商品概述
HX723是一款高性能霍尔效应电流传感器，具备高精度、出色的线性度与温度稳定性。它适用于直流或交流电流测量，并广泛应用于工业、消费类及通信设备。其内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗主电流导线。输入电流流经内部0.9mΩ导线，产生的磁场被霍尔电路感应并转换为电信号，经内部处理后输出电压，从而实现便捷使用。其低阻抗导线能最大限度降低功率损耗与发热，内部固有绝缘提供了424VRMS的基本工作隔离电压和3500VRMS的绝缘耐压。线性霍尔电路采用先进的BiCMOS工艺制造，集成了高灵敏度霍尔传感器、信号预放大器、共模磁场抑制电路、温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。在无电流时，静态输出为50%VCC。在5V电源电压下，输出可在0.2~4.8V范围内随磁场线性变化，线性度可达0.1%。该传感器还内部集成了差分共模抑制电路，使其输出不受外部干扰磁场影响；集成的动态失调消除电路则确保灵敏度不受外界压力与封装应力的影响。该传感器采用SOP8封装，工作温度范围为-40至+125°C，符合RoHS相关规定。
商品特性
- 提供0.5VCC的零电流基准输出，支持更灵活的应用模式。
- 提供多种量程选择，包括5A、10A、20A、40A和50A，适用范围广。
- 具备高隔离耐压能力，导线引脚与信号引脚之间具有3500VRMS的安全隔离电压。
- 低损耗，导线电阻仅为0.9mΩ，最大程度减少功率损耗和热散耗。
- 高带宽，可达250kHz，阶跃响应时间为1.2μs。
- 常温下误差为0.5%，全温度范围内误差为±3%。
- 具有良好的温度稳定性，采用了霍尔信号放大电路和温度补偿电路。
- 采用差分霍尔结构，具有较强的抗外部磁干扰能力。
- 具备抗机械应力能力，磁参数不会因外界压力而发生偏移。
- ESD (HBM) 抗静电能力达到4000V。
应用领域
- 电机控制
- 开关电源
- 负载监测系统
- 过流故障保护
