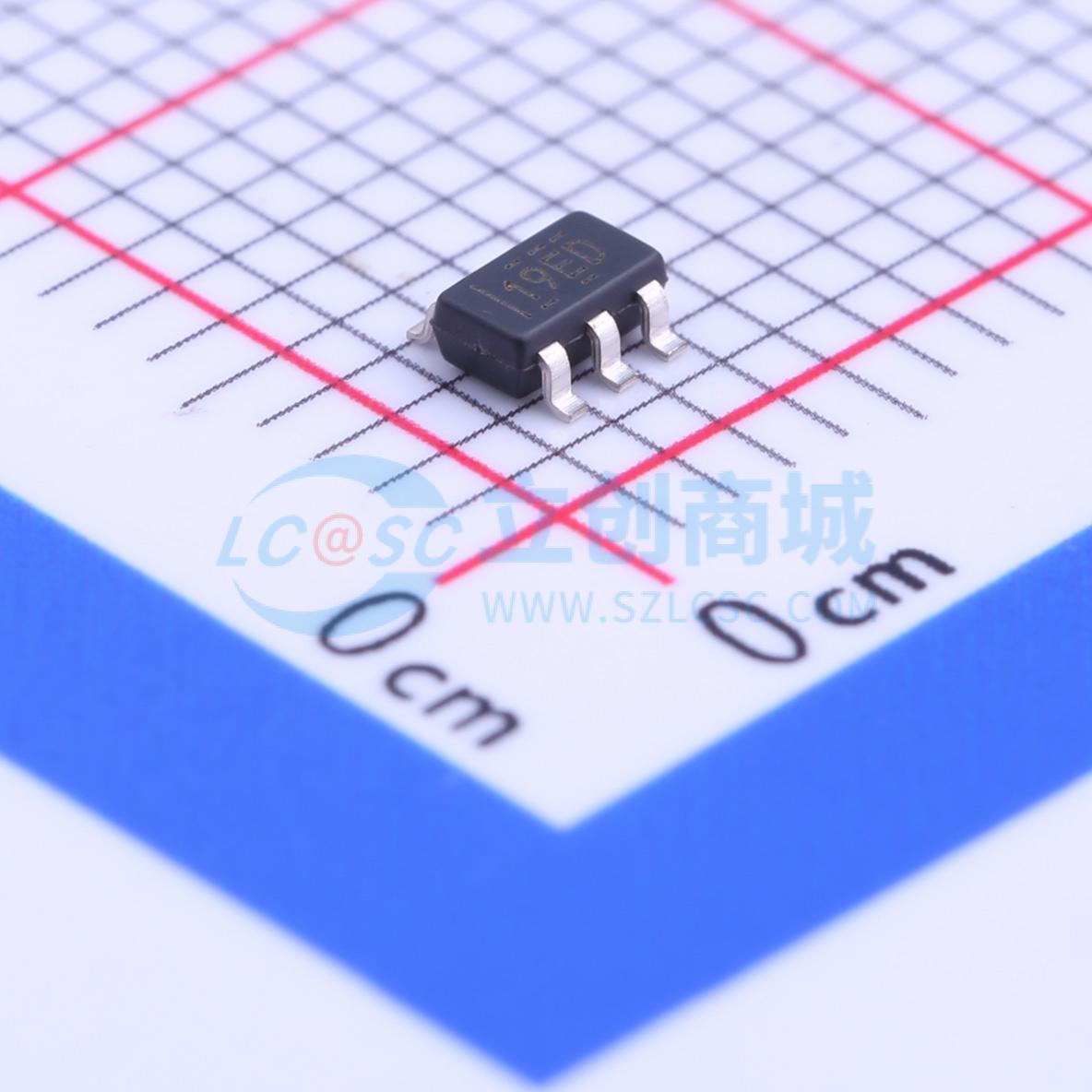

温馨提醒：图片仅供参考，商品以实物为准

REF3425IDBVR

REF34xx 低漂移、低功耗、小型串联电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF3425 2.5V 低温漂、低功耗小型串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF3425IDBVR
商品编号: C187836
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

REF34xx 器件是低温漂(6 ppm/°C)、低功耗、高精度CMOS 电压基准，具有±0.05% 初始精度、低运行电流以及小于 95μA 的功耗。该器件还提供 5μVp-p/V 的极低输出噪声，这使得它在用于噪声关键型系统中的高分辨率数据转换器时能够保持较高的信号完整性。REF34xx 采用小型SOT-23 封装，具有更高的规格参数并且能够以引脚对引脚方式替代 MAX607x 和ADR34xx。REF34xx 系列与大多数ADC 和DAC 兼容，如ADS1287、ADUCM360、ADS1112。该器件的低输出电压迟滞和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件的小尺寸和低运行电流 (95μA) 特性使其非常适合便携式和电池供电应用中，低功耗是一个关键问题。 REF34xx 具有 -40°C 至 +125°C 的较宽额定温度范围。

商品特性

初始精度：±0.05%（最大值）
温度系数：6 ppm/°C（最大值）
运行温度范围：-40°C 至 +125°C
输出电流：±10 mA
低静态电流：95μA（最大值）
宽输入电压：12V
输出1/f 噪声（0.1Hz 至 10Hz）：5μVPP/V
出色的长期稳定性（30ppm/1000 小时）
小型6 引脚SOT-23 封装

应用领域

精密数据采集系统
PLC 模拟I/O 模块现场发送器
便携式、电池供电类设备
工业仪表
测试设备
电源监控LCR 表

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.55V~12V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.05%

	属性	参数值
	温度系数	6ppm/℃
	电压基准类型	串联
	静态电流(Iq)	95uA
	噪声(10Hz-10kHz)	24uVrms
	工作温度	-40℃~+125℃
