温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 240mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
JW1221 是一种控制器，用于驱动外部NMOSFET，通过在VC和GND之间连接一个电容来消除AC/DC电源中的100/120Hz LED电流纹波。JW1221的自适应技术确保在消除LED电流纹波的同时，使NMOSFET上的功耗最小。用户可以通过NMOSFET源极与地之间的检测电阻设置最大LED电流，这样可以防止LED短路或热插拔时损坏NMOSFET。通过经由NMOSFET漏极与VLMT引脚之间的电阻检测NMOSFET的漏极电压，JW1221允许用户设置LED串的最大阴极电压，这有助于限制芯片上的功耗。当LED的阴极电压高于短路阈值并持续超过60微秒时，认为LED发生了短路，此时JW1221会关闭NMOSFET，并在13毫秒后恢复。JW1221提供过温保护功能。当JW1221的温度超过135°C时，将触发OTP（过温保护），JW1221会关闭NMOSFET，直到温度降至110°C以下。
商品特性
- 用于自适应100/120Hz电流纹波消除的控制器
- 内置齐纳二极管用于输入电压箝位
- VG输出电压高达10V
- 可编程LED电流纹波幅度
- 可编程LED阴极最大电压
- 可编程最大LED电流
- 短路保护
- 过温保护

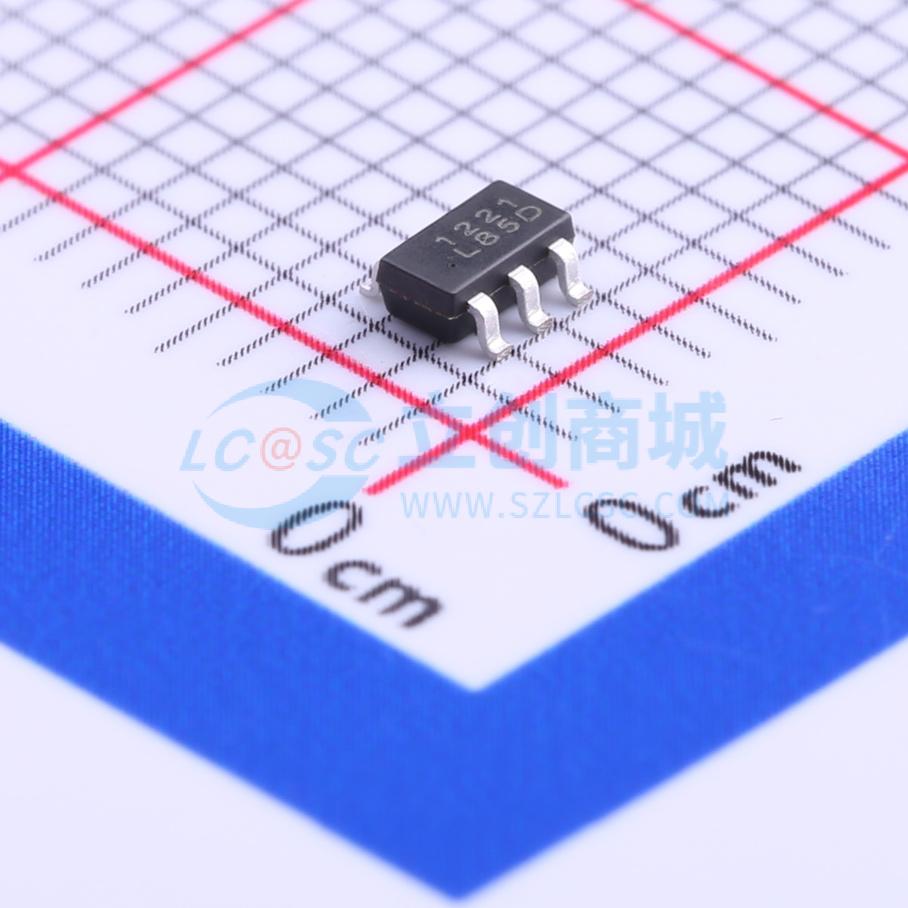

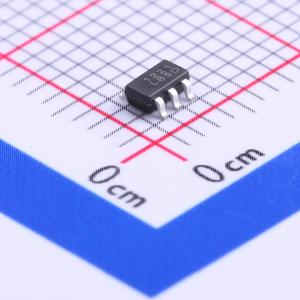

- SOT23-6封装
应用领域
- LED照明
