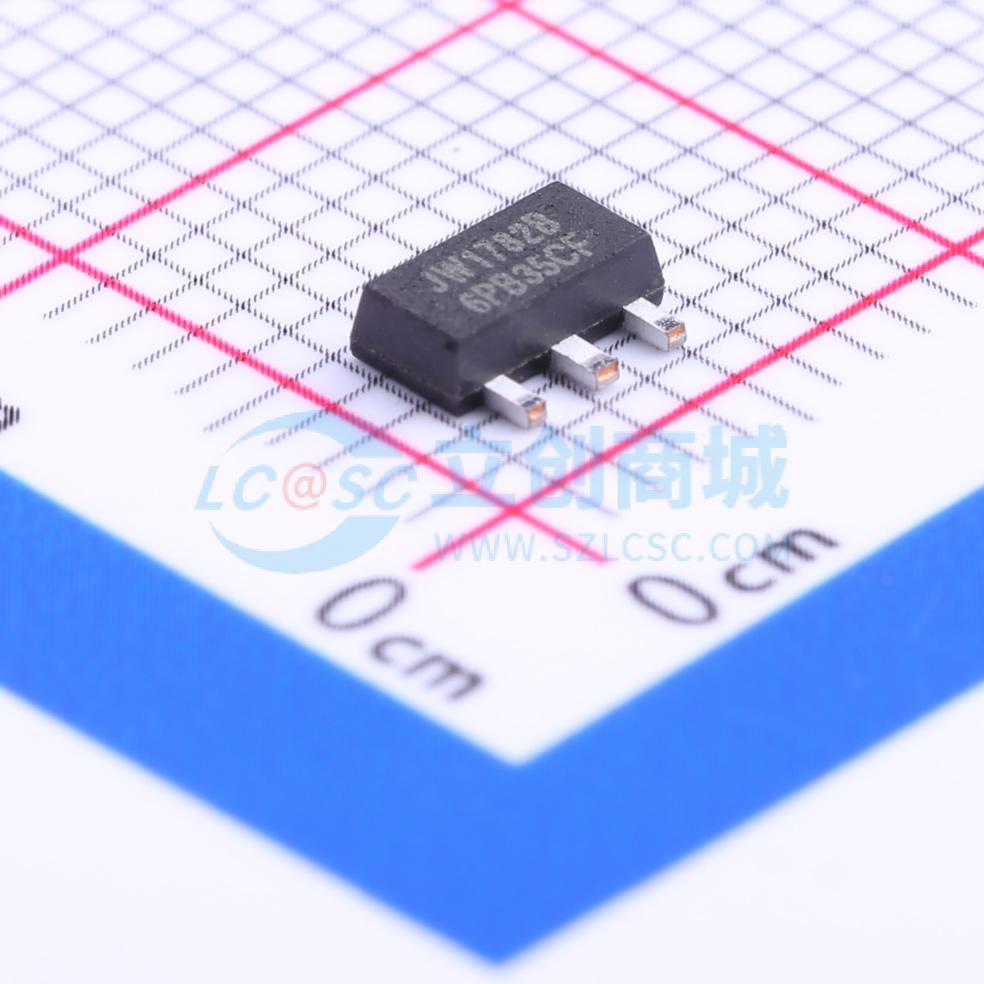

温馨提醒：图片仅供参考，商品以实物为准
JW1782B
输出120mA 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW1782B
- 商品编号
- C186731
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | - | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 40V~60V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 120mA | |
| 调光 | - | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | 90VAC~265VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
JW1782B是一款集成500V MOSFET的非隔离式恒定输出电流降压型LED驱动器。工作在边界模式，使其具备高效率和低辐射特性。专利算法确保了良好的电流精度和出色的线性/负载调节能力，同时实现了最低的物料清单成本。 JW1782B直接由MOSFET漏极供电，因此无需辅助绕组，可在100ms内点亮LED。 采用独特的采样技术，JW1782B具备多种保护功能，可大幅提高系统的安全性和可靠性，包括VDD欠压锁定、电感短路保护、LED短路保护和过温保护。
商品特性
- 集成500V低导通电阻MOSFET
- 出色的线性/负载调节能力
- 边界模式工作
- 高效率
- LED短路保护
- VDD欠压锁定
- 过温保护
- 电感短路保护
应用领域
- LED照明
