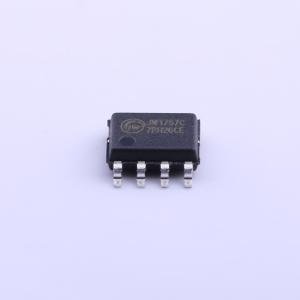

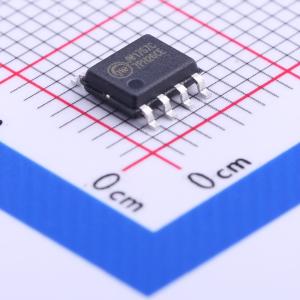

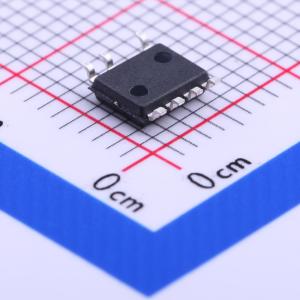

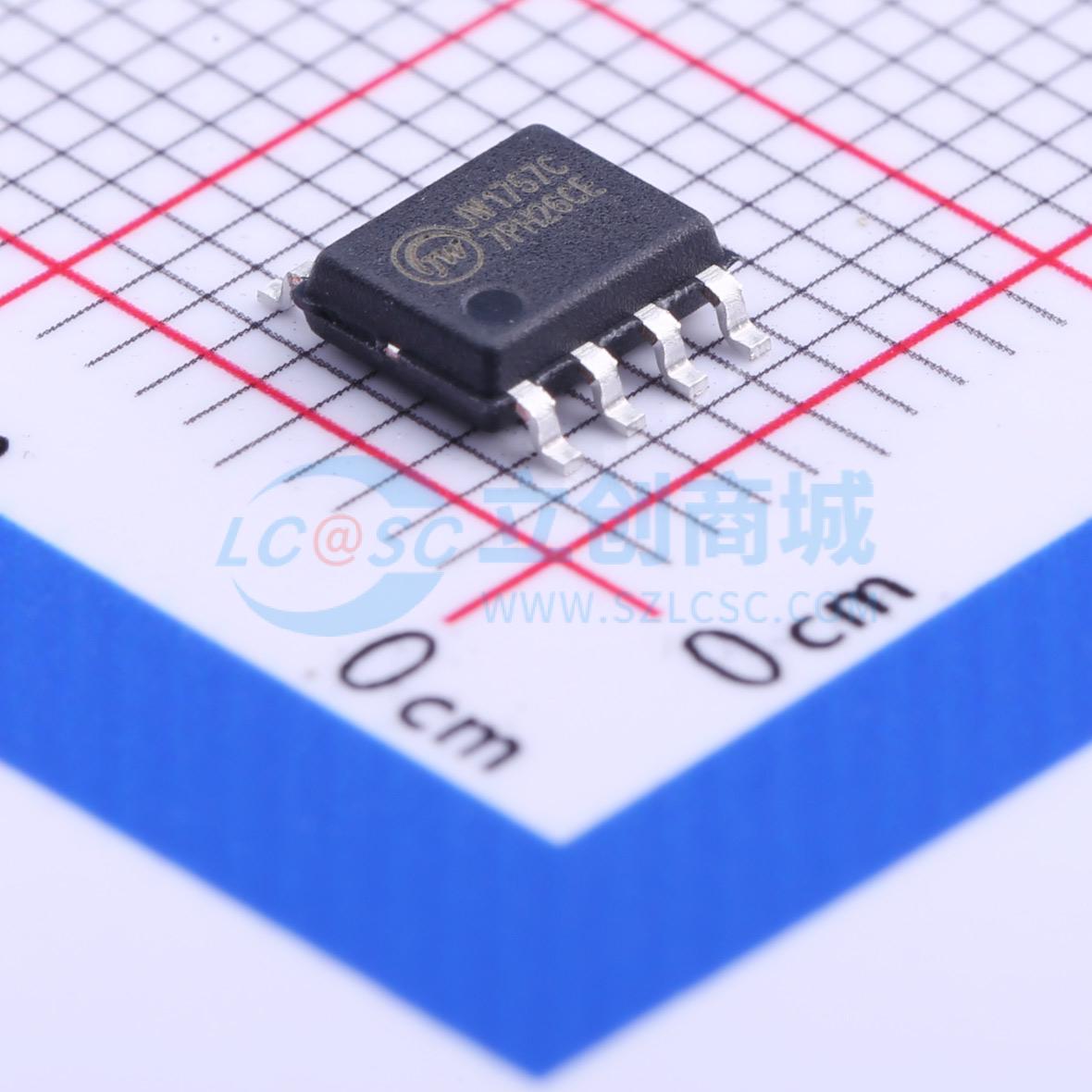

JW1757C
JW1757C
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW1757C
- 商品编号
- C186723
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 105kHz~155kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
JW1757A/B/C是一种具有高压电流控制功能的恒流LED驱动器，适用于单级降压功率因数校正LED驱动器。集成了高压功率MOS，简化了LED照明系统的设计。该器件可以直接由线电压供电，无需辅助绕组。通过直接采样输出电流实现了高精度的输出电流。临界导通模式操作减少了开关损耗并提高了效率。JW1757A/B/C包括多种保护功能，如VCC过压保护、VCC欠压锁定、LED开路保护、电感短路保护、逐脉冲电流限制和过温保护。它提供SOP7和DIP7封装。
应用领域
- 非隔离式离线LED驱动器。
