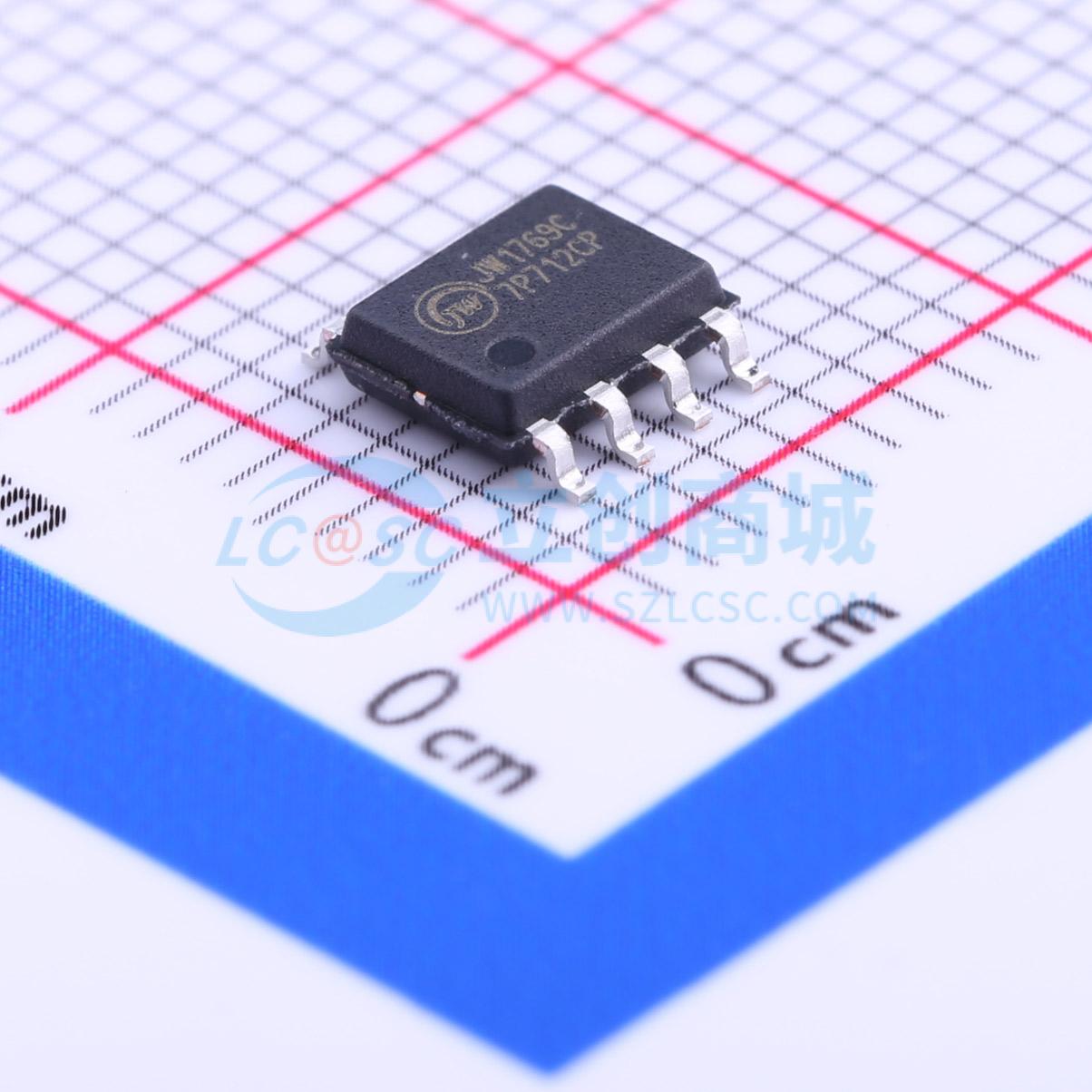

温馨提醒：图片仅供参考，商品以实物为准
JW1769C
JW1769C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有高电流精度的恒流 LED 调节器，适用于单级降压功率因数校正 LED 驱动器。集成 600V 功率 MOS，可显著简化 LED 照明系统的设计。通过直接采样输出电流实现高输出电流精度。临界导通模式操作降低了开关损耗并大大提高了效率，直接从输出端供电，无需辅助绕组。具有多种保护功能，可大大提高系统的安全性和可靠性，包括 VCC 过压保护、VCC 欠压锁定、短路保护、LED 开路保护、逐周期电流限制和过温保护。
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW1769C
- 商品编号
- C186730
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 140kHz~160kHz | |
| 通道数 | 1 | |
| 输出电压 | 40V~70V | |
| 输出电流 | 240mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 工作电压(AC) | 85VAC~264VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
JW1769A/B/C是一款恒流LED调节器，适用于单级降压功率因数校正LED驱动器。它集成了600V功率MOS，可显著简化LED照明系统的设计。 通过直接采样输出电流，可实现高精度的输出电流。临界导通模式工作可降低开关损耗，大幅提高效率。JW1769A/B/C直接从输出端供电，无需辅助绕组。 JW1769A/B/C具备多种保护功能，可大幅提高系统的安全性和可靠性，包括VCC过压保护、VCC欠压锁定、短路保护、LED开路保护、逐周期电流限制和过温保护。
商品特性
- 无需辅助绕组
- 集成600V高压MOSFET
- 电磁干扰友好
- 线路和负载调节的高电流精度
- 高功率因数，低输出电流纹波
- 临界导通模式
- 宽工作范围内的高效率
- 逐周期电流限制
- LED短路保护
- LED开路保护
- 过温保护
- 紧凑型SOP7封装
应用领域
非隔离离线LED驱动器
