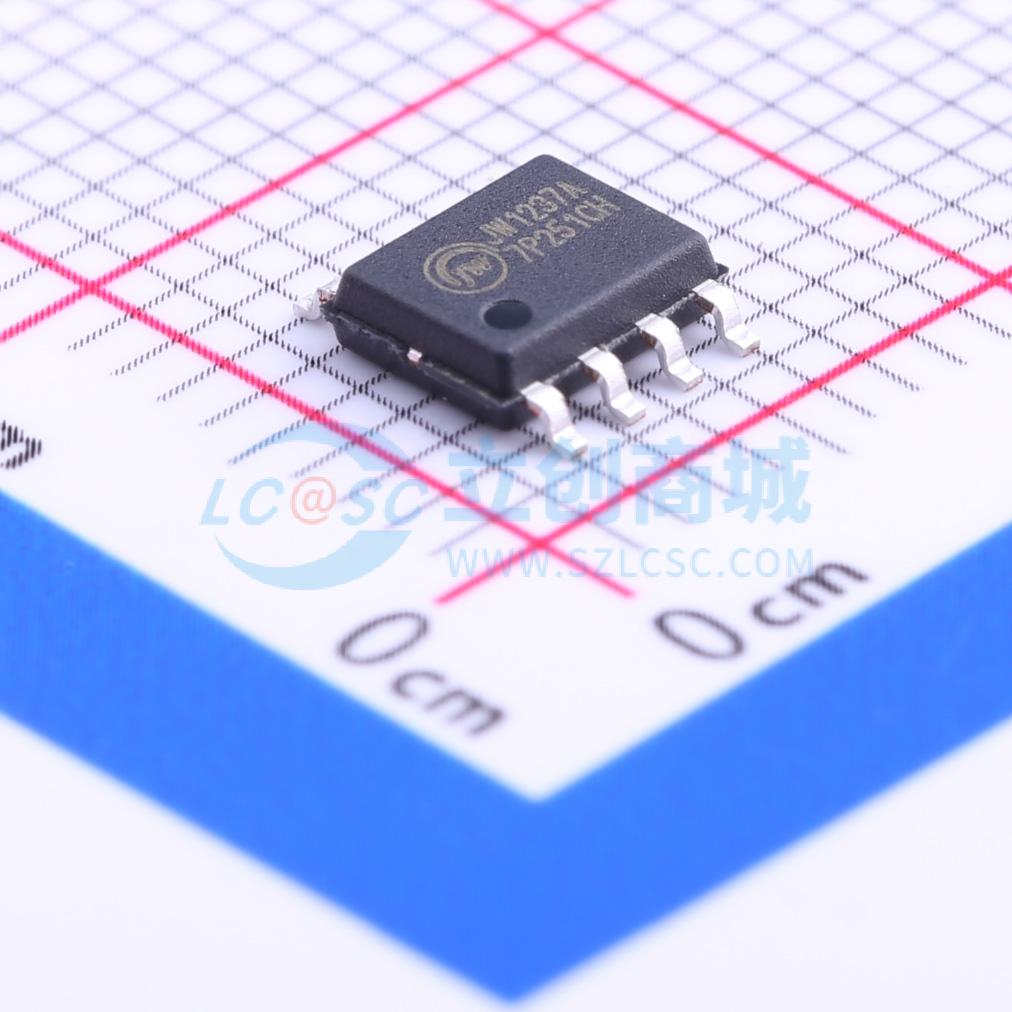

JW1237A
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 240mA | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
JW1237A集成了60V NMOSFET，通过VC和GND之间的电容消除AC/DC电源上100/120Hz的LED电流纹波。 自适应技术在消除LED电流纹波的同时，确保JW1237A的功耗最小。 JW1237A将VIN引脚的输入电压钳位到31V。当AC/DC电源的输出电压高于31V时，仅需一个电阻。JW1237A允许用户通过VS引脚和GND之间的检测电阻设置最大LED电流，这可在LED短路或热插拔时保护JW1237A不受损坏。通过LED-引脚和VLMT引脚之间的电阻检测LED-引脚的电压，JW1237A允许用户设置LED灯串的最大阴极电压，有助于限制芯片的功耗。 当LED-的阴极电压高于短路阈值并持续超过180us时，判定LED短路。LED短路时，JW1237A关闭，并在12mS后恢复。 JW1237A提供过温保护。当JW1237A的温度超过147℃时，触发OTP。JW1237A关闭，直到温度降至122℃。
商品特性
- 自适应100/120Hz电流纹波消除器
- 集成60V高压NMOSFET
- 内置用于输入电压钳位的齐纳二极管
- VG输出电压高达10V
- 可编程的LED电流纹波幅度
- 可编程的LED最大阴极电压
- 可编程的最大LED电流
- 短路保护
- 过温保护
- ESOP8封装
应用领域
- LED照明
