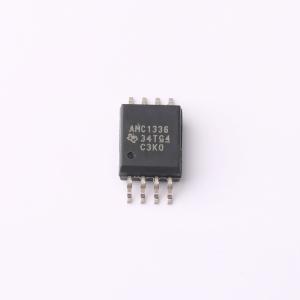

AMC1336DWVR

AMC1336 是一款精密 Δ-Σ 调制器，通过抗电磁干扰性能极强的电容式双隔离隔栅将输出与输入电路隔离开。该隔离层经过认证，可以按照 DIN VDE V 0884-11 和 UL1577 标准提供高达 8000VPEAK 的增强型隔离。与隔离式电源结合使用时，该隔离式调制器可将以不同共模电压等级运行的系统的各器件隔开，并防止较低电压器件损坏。 AMC1336 独有的双极 ±1V 宽输入电压范围及其高输入电阻支持与高电压应用中的电阻分压器直接连接。与数字滤波器（例如集成到 TMS320F28004x、TMS320F2807x 或 TMS320F2837x 微控制器系列中的数字滤波器）配合使用以抽取输出位流时，该器件可在 82kSPS 的数据速率下实现具有 87dB 动态范围的 16 位分辨率。 在高侧，AMC1336 由 3.3V 或 5V 电源供电。隔离式数字接口由 3.0V、3.3V 或 5V 电源供电。 AMC1336 的额定扩展工业温度范围为 -40°C 至 +125°C。

• 输入结构专为电压测量而优化
• 输入电压范围：±1V；输入电阻：1.5GΩ（典型值）
• 出色的直流性能
• 失调电压误差：±0.5mV（最大值）；温漂：±4μV/°C（最大值）
• 增益误差：±0.25%（最大值）；增益漂移：±40ppm/°C（最大值）
• 瞬态抗扰性：115kV/μs（典型值）
• 高侧电源缺失检测安全相关认证
• 符合 DIN VDE V 0884-11: 2017-01 标准的 8000VPEAK 增强型隔离
• 符合 UL1577 标准且长达 1 分钟的 5700VRMS 隔离
• IEC 62368-1 终端设备标准

• 不间断电源
• 光电逆变器
• 电机驱动器
