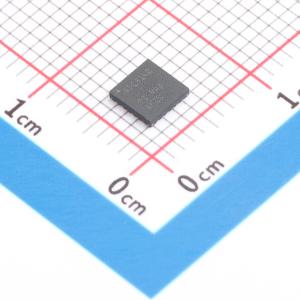

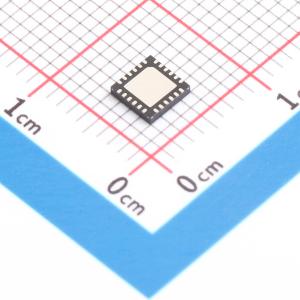

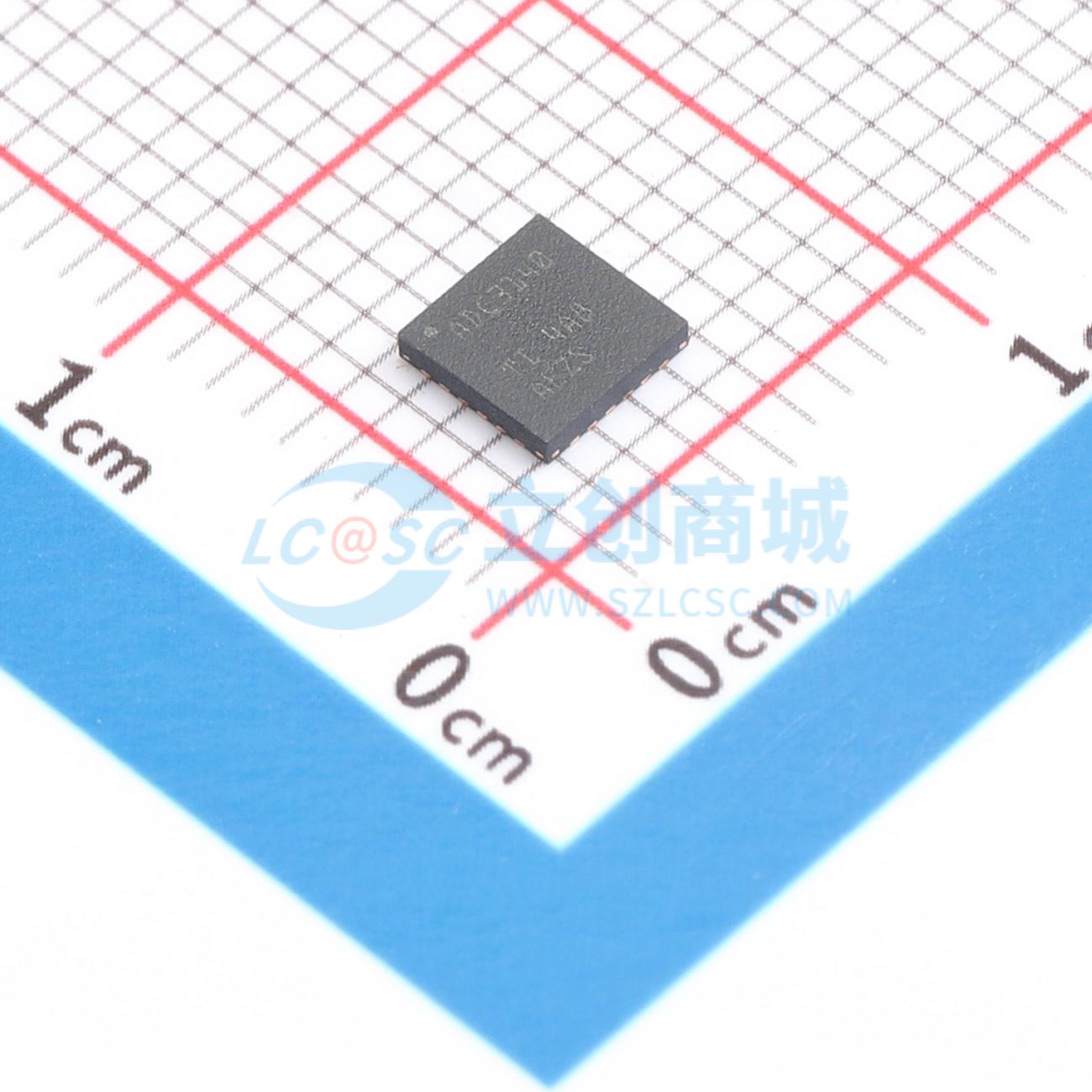

TLV320ADC3140IRTWT

TLV320ADC3140是一款高性能音频模数转换器(ADC)，最多可支持对脉冲密度调制(PDM)麦克风输入的四个模拟通道或八个数字通道进行同步采样。该器件支持线路和麦克风输入，并允许单端和差分输入配置。该器件集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环(PLL)、可编程高通滤波器(HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达768kHz的采样率。该器件支持时分多路复用(TDM)、I²S或左平衡(LJ)音频格式，并可通过I²C或SPI接口进行控制。这些集成的高性能特性以及采用3.3V或1.8V单电源供电的能力，使该器件成为远场麦克风录音应用中空间受限音频系统的绝佳选择。

• 多通道高性能ADC：
  • 4通道模拟麦克风输入或线路输入
  • 8通道数字PDM麦克风，或模拟和数字麦克风组合
• ADC线路和麦克风差分输入性能：
  • 动态范围(DR)：106dB
  • THD+N：–98dB
• ADC通道相加模式，DR性能：
  • 109dB，2通道相加
  • 112dB，4通道相加
• ADC输入电压：
  • 差分2VRMS满量程输入
  • 单端1VRMS满量程输入
• ADC采样率(fS)=8kHz至768kHz
• 可编程通道设置：
  • 通道增益：0dB至42dB，步长1dB
• 数字音量控制：–100dB至27dB
  • 增益校准分辨率为0.1dB
  • 相位校准分辨率为163ns
• 可编程麦克风偏置或电源电压生成
• 低延迟信号处理滤波器选择
• 可编程HPF和双二阶数字滤波器
• 自动增益控制器(AGC)
• I2C或SPI控制
• 集成高性能音频PLL
• 自动时钟分频器设置
• 配置音频串行数据接口：
  • 格式：TDM、I²S或左平衡(LJ)
  • 字长：16位、20位、24位或32位
  • 主/从接口
• 单电源运行：3.3V或1.8V
• I/O电源运行：3.3V或1.8V
• 1.8V AVDD电源电压下的功耗：
  • 8.5mW/通道（16kHz采样率）
  • 9.2mW/通道（48kHz采样率）

• 麦克风阵列系统
• 声控数字助理
• 电话会议系统
• 安防和监控系统
