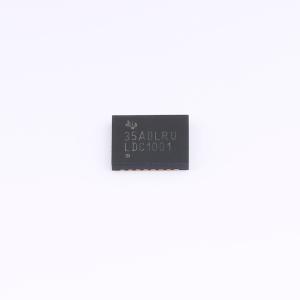

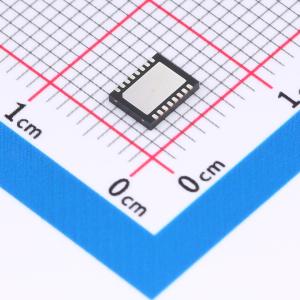

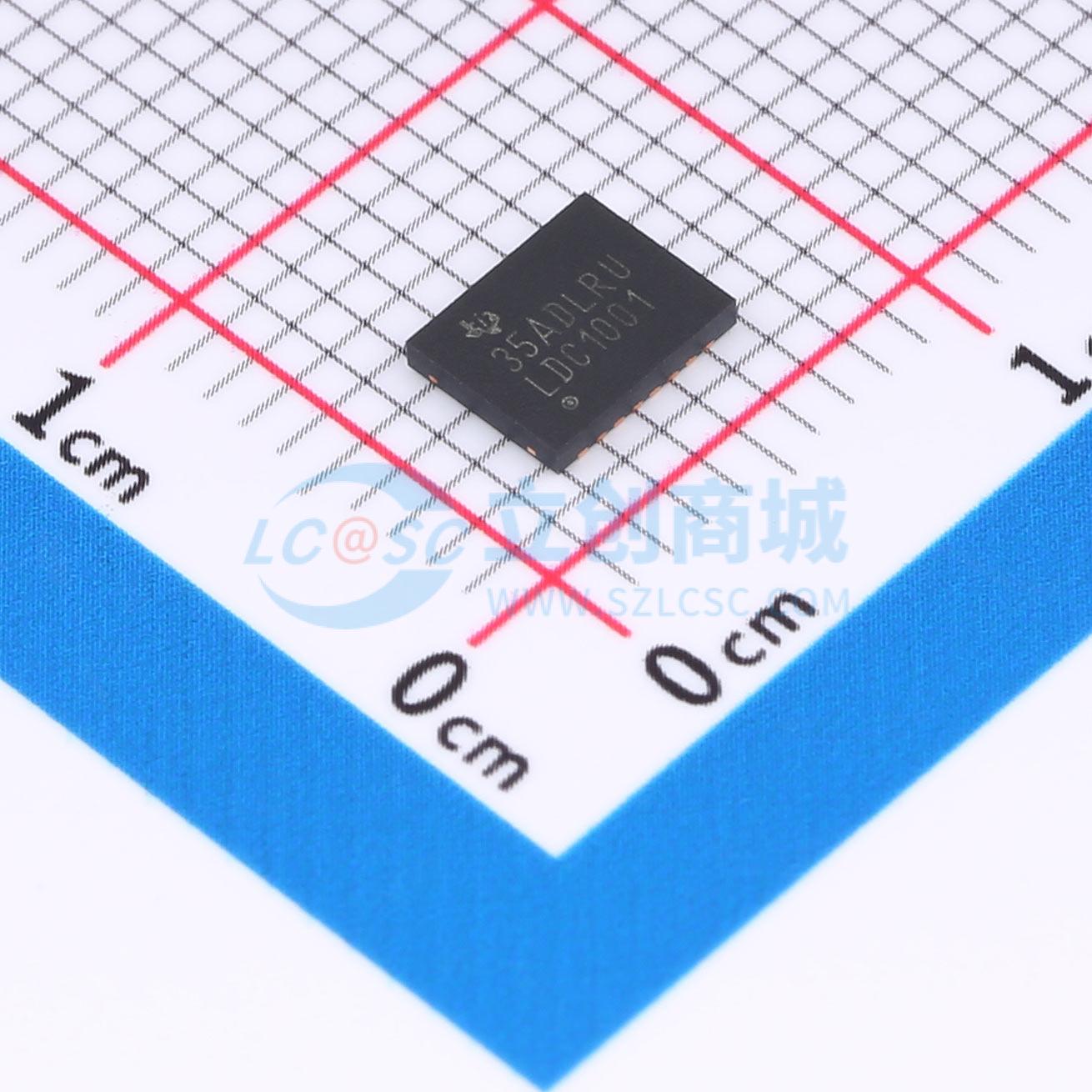

温馨提醒：图片仅供参考，商品以实物为准

LDC1001NHRR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LDC1001 5V、16 位 Rp、24 位 L 分辨率、电感数字转换器
品牌名称: TI(德州仪器)
商品型号: LDC1001NHRR
商品编号: C1854517
商品封装: WSON-16-EP(4x5)
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

商品概述

LDC1001 器件是一款4.75V 至5.25V 电感数字转换器，专为测量并联电阻(Rp) 和电感(L) 而设计。电感式感应技术可在汽车和工业应用中实现对金属目标线性或角度位置的精确测量。电感式感应是一种非接触式短程感应技术，能在有灰尘、污垢、油和湿气的条件下以高分辨率感应导电目标，在恶劣环境下适用于各种应用。 LDC1001 系统由一个电感式传感器（通常是一个PCB线圈）和一个导电靶组成。 LDC1001 采用16 引脚WSON 封装，并提供若干运行模式。其串行外设接口(SPI) 简化了与微控制器(MCU) 的连接方式。

商品特性

无磁体操作亚微米高精度
可调节感应范围（通过线圈设计实现）
更低的系统成本
远程传感器放置（从恶劣环境中将LDC 去耦合）
高耐用性（通过非接触式操作实现）
不易受到环境干扰因素的影响（如污垢、灰尘、水、油）
模拟电源电压范围：4.75V 至5.25V
I/O 电源电压范围：1.8V 至5.25V
电源电流（不含LC 振荡电路）：1.7mA
RP 分辨率：16 位
L 分辨率：24 位
LC 频率范围：5kHz 至5MHz

应用领域

触摸按钮
角度位置感应
线性位置感应
金属接近感应

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	工作电压	4.75V~5.25V
	接口类型	SPI

	属性	参数值
	工作温度	-40℃~+125℃
	数据速率	4MHz
	静态电流	14uA
