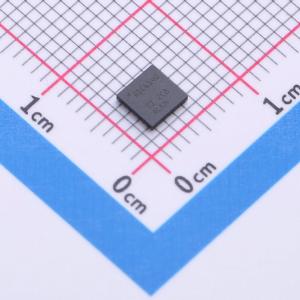

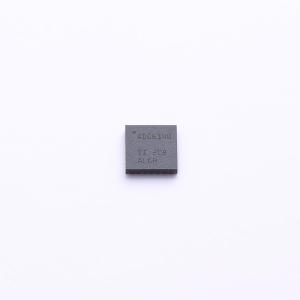

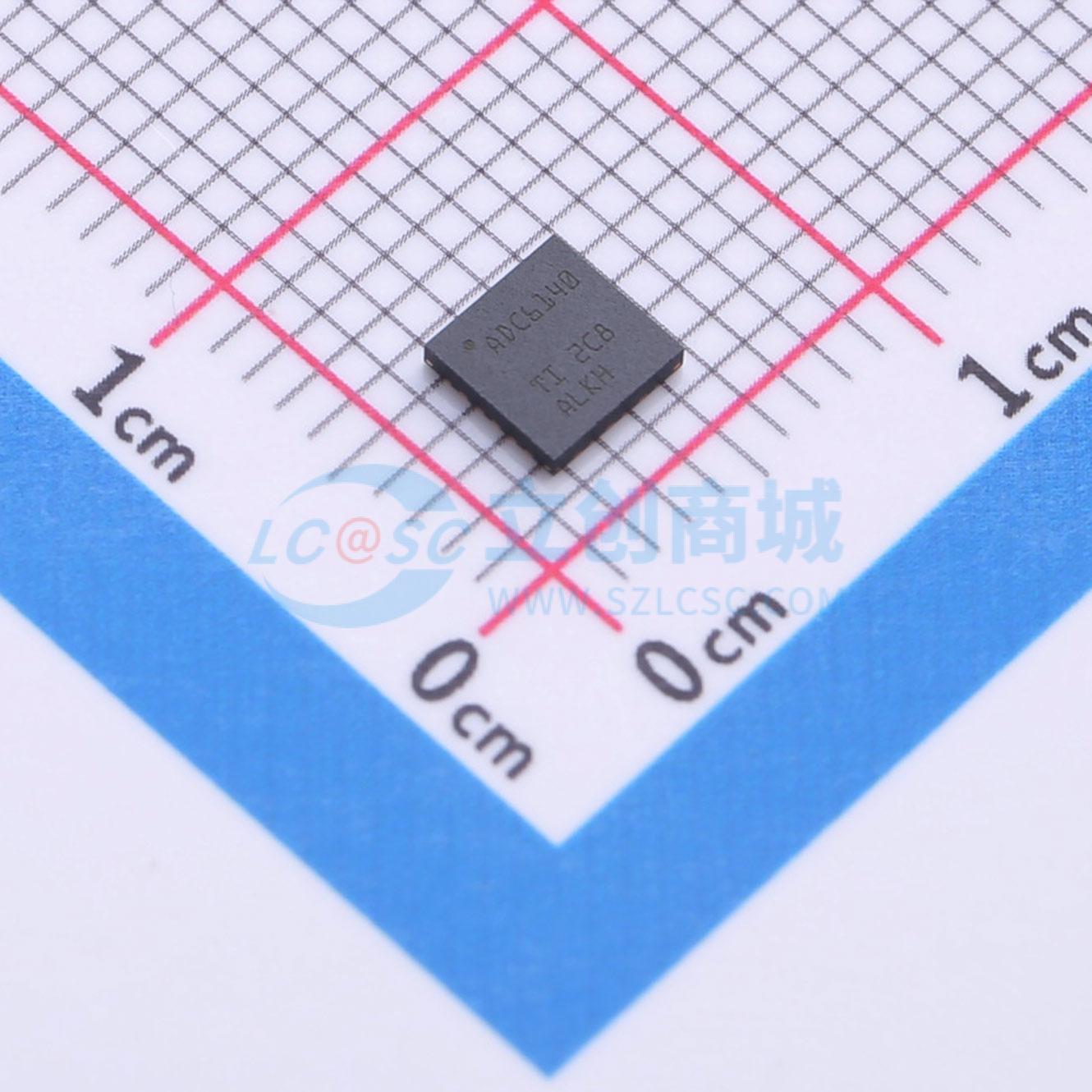

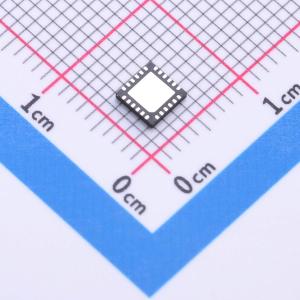

TLV320ADC6140IRTWT

TLV320ADC6140 是一款高性能音频模数转换器(ADC)，最多可支持对脉冲密度调制(PDM)麦克风输入的四个模拟通道或八个数字通道进行同步采样。该器件支持线路和麦克风输入，并允许单端和差分输入配置。该器件集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环(PLL)、可编程高通滤波器(HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达768kHz 的采样率。该器件支持时分多路复用(TDM)、I²S 或左平衡(LJ) 音频格式，并可通过I²C 或SPI 接口进行控制。这些集成的高性能特性以及采用3.3V 或1.8V 单电源供电的能力，使该器件成为远场麦克风录音应用中空间受限音频系统的绝佳选择。TLV320ADC6140 的额定工作温度范围为 -40°C 至+125°C ，并且采用24 引脚WQFN 封装。

• 多通道高性能ADC：4 通道模拟麦克风输入或线路输入，8 通道数字PDM 麦克风，或模拟和数字麦克风组合
• ADC 线路和麦克风差分输入性能：动态范围(DR)：123dB，动态范围增强器(DRE) 启用；113dB，DRE 禁用；THD +N：–98dB
• ADC 通道相加模式，DR 性能：116dB，DRE 禁用，2 通道相加；119dB，DRE 禁用，4 通道相加
• ADC 输入电压：差分 2V_RMS 满量程输入，单端 1V_RMS 满量程输入
• ADC 采样率 (f_S)=8kHz 至768kHz 可编程通道设置：通道增益：0dB 至42dB，步长1dB；数字音量控制： -100dB 至27dB；增益校准分辨率为0.1dB；相位校准分辨率为163ns
• 可编程麦克风偏置或电源电压生成
• 低延迟信号处理滤波器选择，可编程HPF 和双二阶数字滤波器，自动增益控制器(AGC)，I2C 或SPI 控制
• 集成高性能音频PLL，自动时钟分频器设置配置
• 音频串行数据接口：格式：TDM、I2S 或左平衡(LJ)；字长：16 位、20 位、24 位或32 位；主/从接口
• 单电源运行：3.3V 或1.8V
• 1.8V AVDD 电源电压下的功耗：8.5mW/通道（16kHz 采样率）；9.2mW/通道（48kHz 采样率）

• 麦克风阵列系统
• 声控数字助理
• 电话会议系统
• 安防和监控系统
