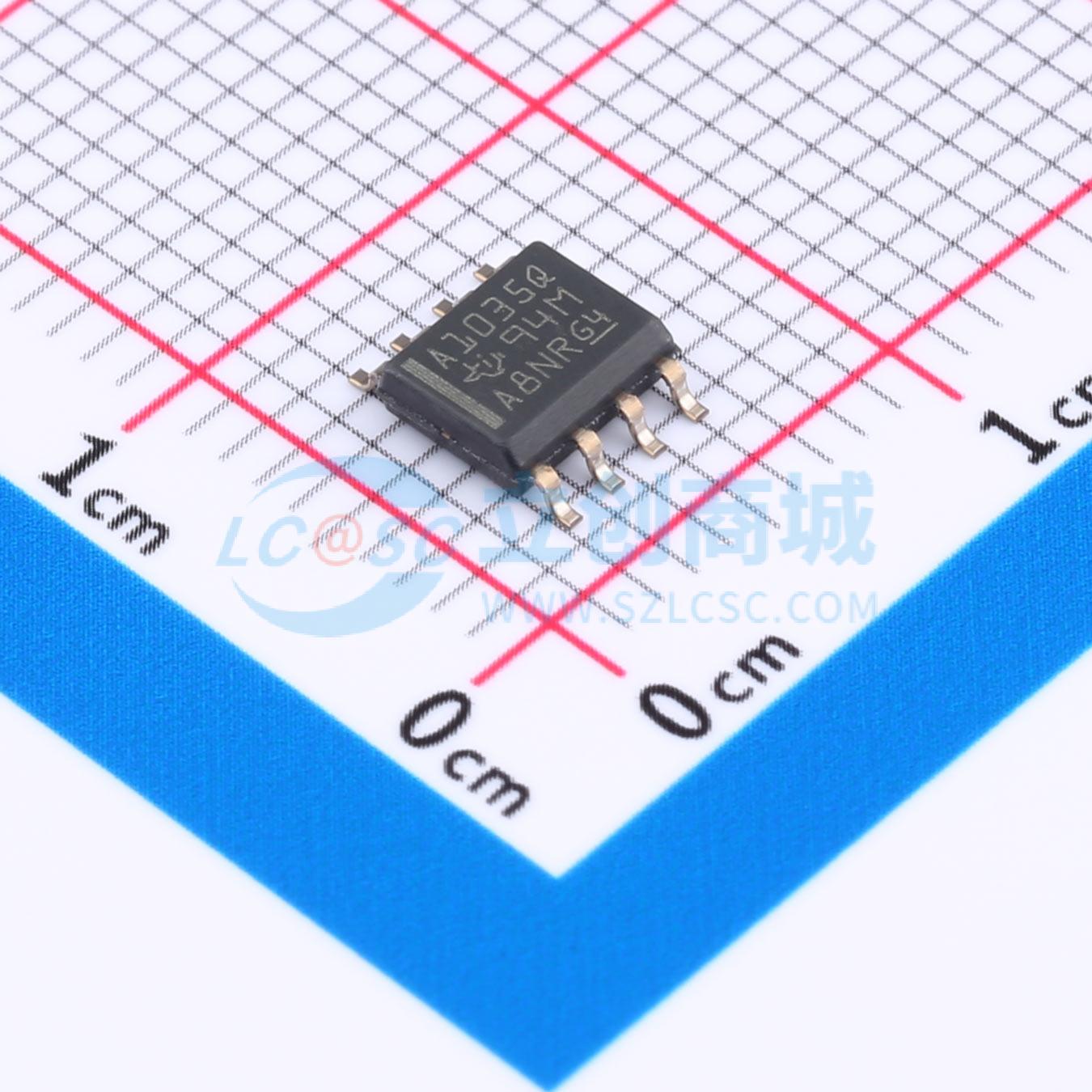

AMC1035QDRQ1

AMC1035-Q1是一款精密Δ-Σ调制器，可在3.0V至5.5V单电源下运行，并具有外部供电的9MHz至21MHz时钟信号。在曼彻斯特模式下，额定时钟范围为9MHz至11MHz。该器件的差分±1V输入结构针对电压和温度检测渲染进行了优化。 AMC1035-Q1可选择曼彻斯特编码式输出位流，这样便无需考虑接收器件的设置和保留时间要求，并可减少总体电路布局工作。当用于与数字滤波器（例如集成到TMS320F28004x、TMS320F2807x或TMS320F2837x微控制器系列中）一起抽取输出位流时，该器件可在82 kSPS的数据速率下实现具有87dB动态范围的16位分辨率。 AMC1035-Q1的内部基准资源支持比例电路架构，可最大限度降低电源电压变化和温漂对测量精度的负面影响。 AMC1035-Q1还可用于与数字隔离器和隔离式电源一起进行共模交流电压检测。

• 符合面向汽车应用的AEC-Q100标准：温度等级1：-40°C至+125°C，TA
• 针对电压和温度检测进行了优化的Δ-Σ调制器
• 输入电压范围：±1V
• 高差分输入电阻：1.6GΩ（典型值）
• 集成2.5V、±5mA基准，可实现比例测量
• 出色的直流性能：
  • 失调电压误差：±0.5mV（最大值）
  • 温漂：±6μV/°C（最大值）
  • 增益误差：±0.25%（最大值）
  • 增益漂移：±45ppm/°C（最大值）
  • 比例增益漂移：±15ppm/°C（最大值）
• 可选曼彻斯特编码式或未编码式位流输出

• 用于以下器件的电压和温度检测：
  • 牵引逆变器
  • 车载充电器
  • 直流/直流转换器
  • 集成电源模块
