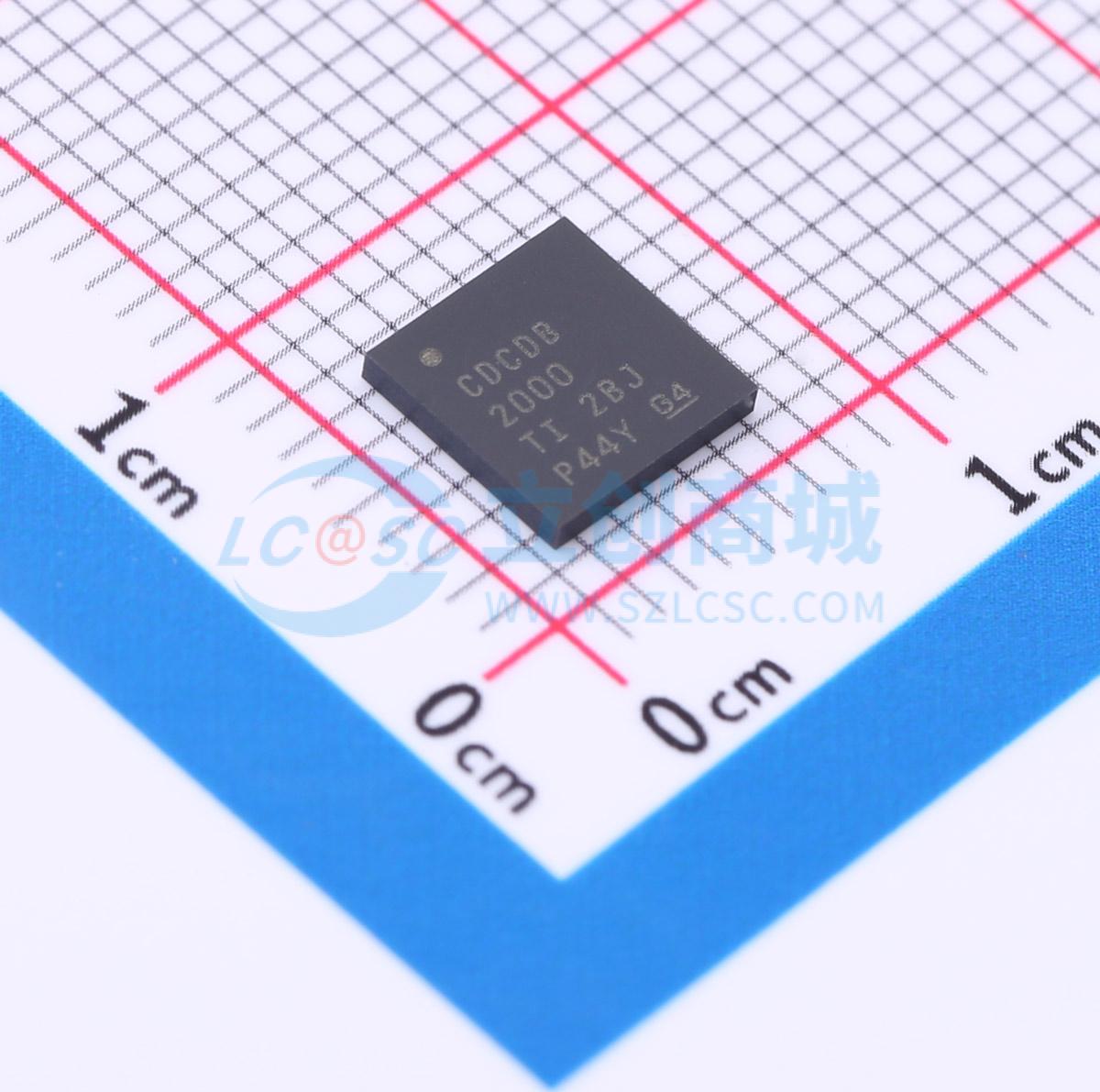

温馨提醒：图片仅供参考，商品以实物为准

CDCDB2000NPPR

20输出时钟缓冲器，适用于PCle第1代到第5代

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDCDB2000 符合 DB2000QL 标准、适用于第 1 代到第 5 代 PCIe® 的 20 路输出时钟缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCDB2000NPPR
商品编号: C1852016
商品封装: TLGA-80(6x6)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

CDCDB2000是一款符合DB2000QL标准的20输出LP-HCSL时钟缓冲器，能够为PCIe第1代到第5代、QuickPath Interconnect (QPI)、UPI、SAS和SATA接口分配参考时钟。使用SMBus、SBI和8输出使能引脚，可以单独配置和控制所有20个输出。CDCDB2000是一个DB2000QL衍生缓冲器，达到或超过DB2000QL规格中的系统参数。CDCDB2000采用具有80个引线的6mm × 6mm TLGA/GQFN封装。

商品特性

具有集成85Ω输出终端的20 LP-HCSL输出
8硬件输出使能端(OE#)控制装置
使用DB2000QL滤波器之后的附加相位抖动：< 0.08ps rms
支持PCIe第4代和第5代常见时钟(CC)频率和单独基准(IR)架构
与扩频兼容
周期到周期抖动：<50ps
输出到输出偏斜：<50ps
输入到输出延迟：<3ns
3.3V内核和IO电源电压
硬件控制的低功耗模式(PD#)
用于在PD#模式下进行输出控制的边带接口(SBI)
9个可选SMBus地址
功耗：<600mW
6mm×6mm，80引脚TLGA/GQFN封装

应用领域

微服务器和塔式服务器
存储区域网络和主机总线适配器卡
网络附加存储
硬件加速器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	250MHz

	属性	参数值
	工作电压	3.135V~3.465V
	工作温度	-40℃~+85℃
