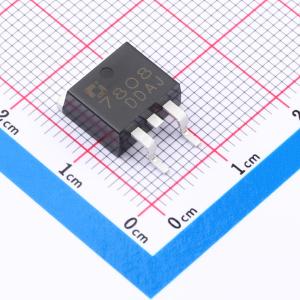

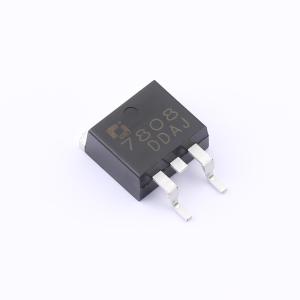

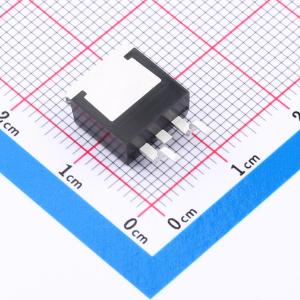

温馨提醒：图片仅供参考，商品以实物为准
CJ7808
宽输入电压，1.5A三端正电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJ78系列是一组具有多种固定输出电压的三端正电压线性稳压器。在散热良好的条件下，它可以提供高达1.5A的输出电流，并具有内部电流限制、短路保护、热关断保护和输出晶体管SOA保护功能，使其相对难以损坏。虽然设计为无需外部组件的固定电压稳压器，但这些器件可以与外部组件一起使用以获得可调电压和电流。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ7808
- 商品编号
- C18221171
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 1.981克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 25V | |
| 输出电压 | 8V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 2V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.3mA | |
| 噪声 | 52uV | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CJ78系列是一组三端正电压线性稳压器，具有多种固定输出电压。在散热良好的条件下，它可提供高达1.5A的输出电流，并具备内部限流、短路保护、热关断保护和输出晶体管安全工作区（SOA）保护功能，使其相对不易损坏。尽管这些器件设计为无需外部元件的固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。因此，CJ78系列作为固定电压稳压器被广泛应用，包括本地（板载）稳压器，以消除与单点稳压相关的噪声和配电问题。
商品特性
- 输出电流：在T_J = 25°C时高达1.5A
- 提供5.0V、6.0V、8.0V、9.0V和12V固定电压可选
- 输出电压容差：在T_J = 25°C时为±3%，在整个工作结温范围内为±5%
- 线性调整率：在T_J = 25°C时为4.0 ~ 12mV（典型值）
- 负载调整率：在T_J = 25°C时为9.0~14mV（典型值）
- 压差：在1A负载下为2V（V_OUT = 5.0V）
- 电源抑制比：在120Hz时>55dB（V_OUT = 5.0V）
- 工作结温：-40~125°C
- 内部限流
- 输出晶体管SOA保护
- 短路保护
- 热关断保护
应用领域
- 交流逆变器
- 直流电机驱动器
- 家用电器
- 暖通空调系统
- 工业电源
- 开关电源后置稳压
- 太阳能串式逆变器
- 测试与测量设备
