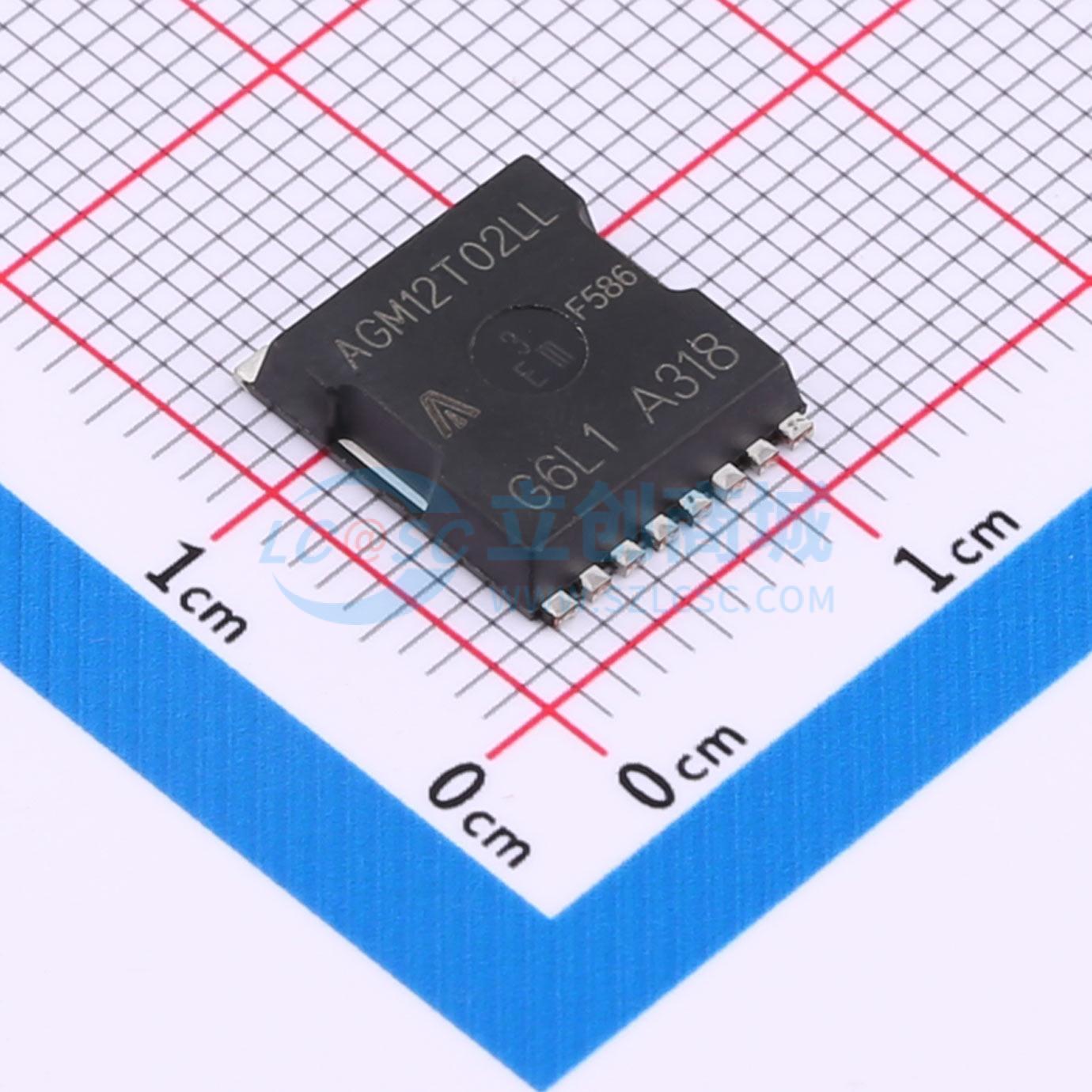

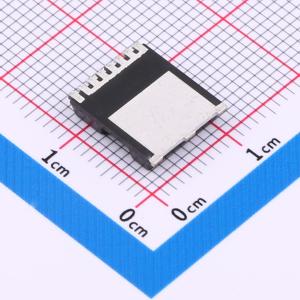

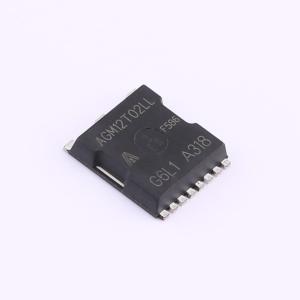

AGM12T02LL
耐压:120V 电流:230A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM12T02LL将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM12T02LL
- 商品编号
- C18221381
- 商品封装
- TOLL-8L
- 包装方式
- 编带
- 商品毛重
- 0.902克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 230A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 380W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 213nC@10V | |
| 输入电容(Ciss) | 12.7nF | |
| 反向传输电容(Crss) | 48pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 870pF |
商品概述
AGM12T02LL将先进的沟槽MOSFET技术与低电阻封装相结合，可提供极低的漏源导通电阻（RDS(ON)）。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低漏源导通电阻（RDS(ON)），以最大限度地降低传导损耗
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
-主板/显卡核心电压-开关电源二次同步整流器-负载点应用-无刷直流电机驱动器
