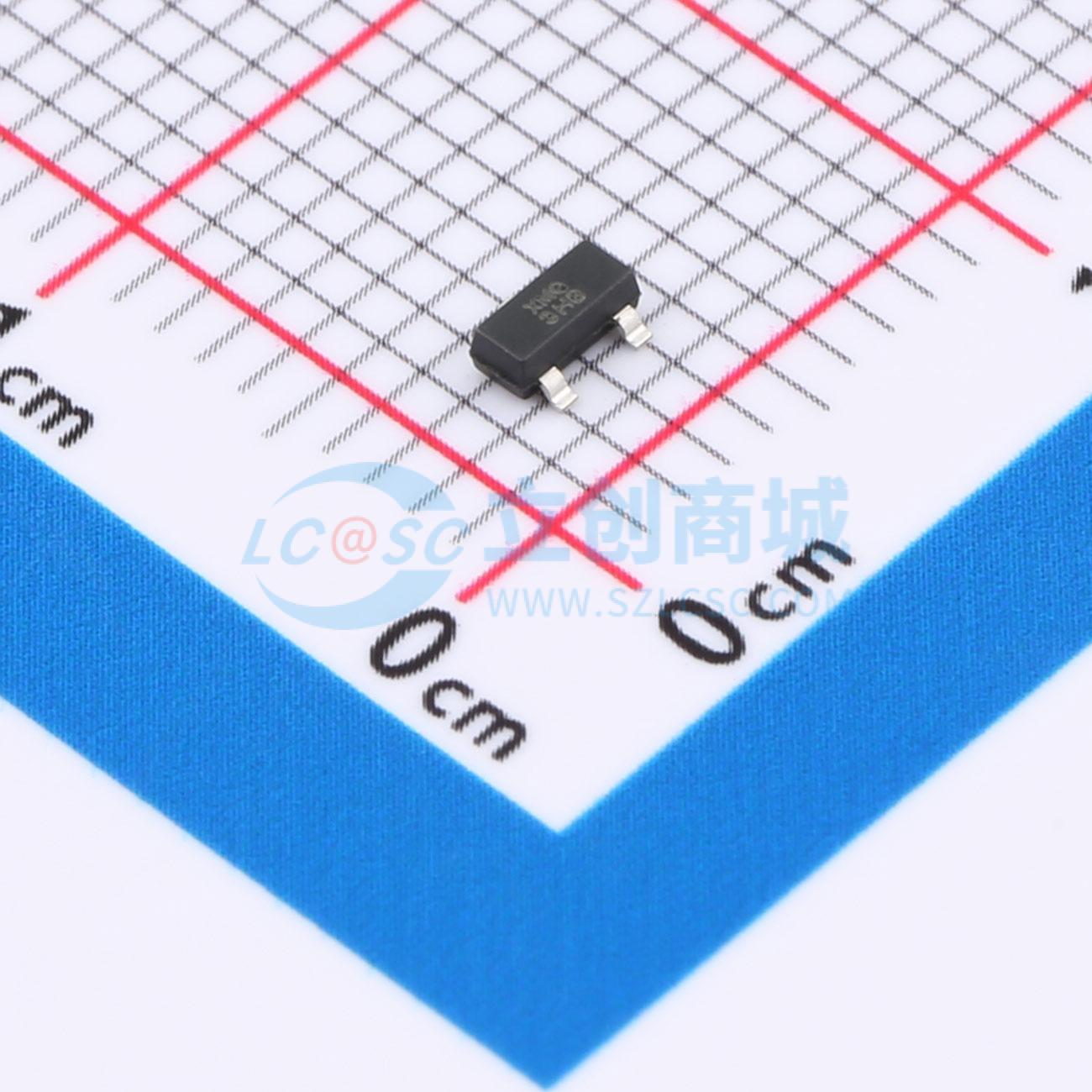

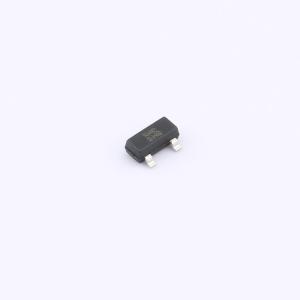

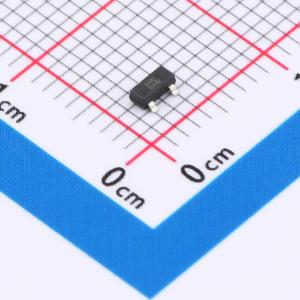

温馨提醒：图片仅供参考，商品以实物为准
AH1712Q-SA-7
低电压、高灵敏度汽车霍尔效应锁存开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款通过AEC-Q100认证的低压、高灵敏度霍尔效应锁存IC，适用于汽车应用中的无刷直流电机换向、转速测量、角度或线性编码器以及位置传感器。为支持广泛的苛刻应用，其设计优化为在2.4V至5.5V电压下工作。采用斩波稳定架构和内部带隙稳压器为内部电路提供温度补偿电源，可在整个工作范围内提供可靠解决方案。 当在封装顶部施加足够强度的南极磁场时，AH1711Q/AH1712Q/AH1713Q的开漏输出会导通；而足够强度的北极磁场会使开漏输出关断（AH1714Q极性相反）
- 品牌名称
- DIODES(美台)
- 商品型号
- AH1712Q-SA-7
- 商品编号
- C18221175
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 2.4V~5.5V | |
| 输出电流 | 20mA | |
| 工作电流 | 2mA | |
| 工作点(Gs) | 1.8mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -1.8mT | |
| 输出类型 | 开漏 | |
| 采样频率 | 30kHz | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 限流保护 |
商品概述
AH1711Q/AH1712Q/AH1713Q/AH1714Q是一款符合AEC - Q100标准的低压、高灵敏度霍尔效应锁存IC，专为汽车应用中的无刷直流电机换向速度测量、角度或线性编码器以及位置传感器而设计。为支持广泛的严苛应用，该设计经过优化，可在2.4V至5.5V电压下工作。采用斩波稳定架构和内部带隙稳压器为内部电路提供温度补偿电源，该器件在整个工作范围内提供可靠的解决方案。
AH1711Q/AH1712Q/AH1713Q的开漏输出在封装顶部附近施加足够强度的南极磁场时导通，而足够强度的北极磁场会使开漏输出关断（AH1714Q极性相反）。当垂直于封装的磁通密度（B）大于工作点（Bop）时，输出导通（拉低）。输出保持锁存状态，直到磁通密度反转并低于释放点（Brp）。
商品特性
- 锁存操作 - 高灵敏度：Bop和Brp分别为 ±7高斯和 ±18高斯
- 开漏输出
- 2.4V至5.5V工作电压范围
- 斩波稳定设计提供
- 卓越的温度稳定性
- 最小的开关点漂移
- 增强的应力抗扰度
- 良好的射频噪声抗扰度
- 快速30kHz感应带宽
- -40°C至 +150°C工作温度
- ESD：HBM 8kV，CDM 2kV
- 符合AEC - Q100 0级标准
- 行业标准SOT23封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色器件”
- AH1711Q/AH1712Q/AH1713Q/AH1714Q适用于需要特定变更控制的汽车应用；该产品符合AEC - Q100标准，具备PPAP能力，并在通过IATF16949认证的工厂生产。
应用领域
- 无刷直流电机换向
- 每分钟转数（RPM）测量
- 车轮速度/角度/速度传感
- 燃油泵/车窗/天窗/滑动门
- 人机界面旋钮
