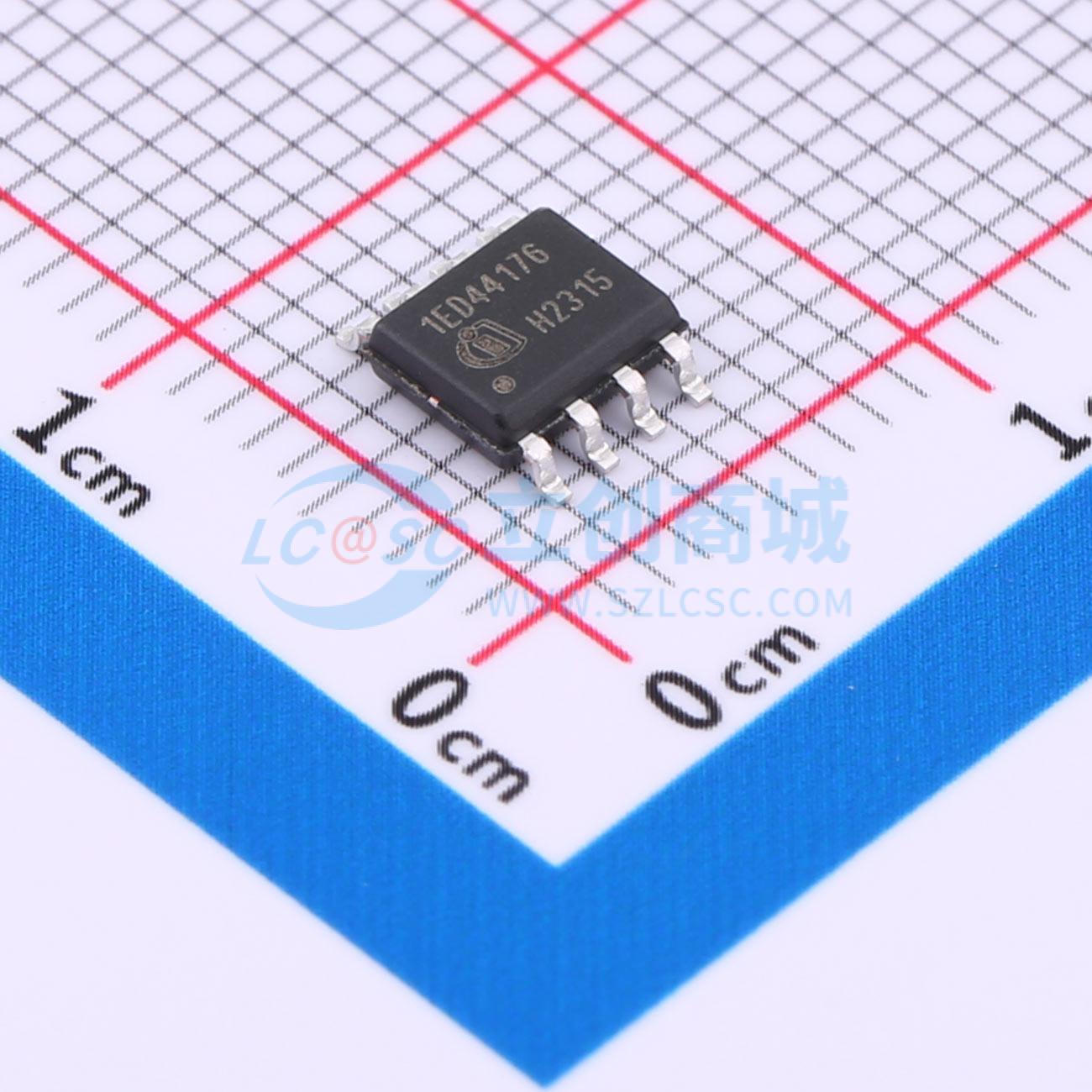

温馨提醒：图片仅供参考，商品以实物为准
1ED44176N01FXUMA1
具备过流保护和故障/使能功能的单通道低端栅极驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 1ED44176N01F是一款低压功率MOSFET和IGBT同相栅极驱动器。专有的抗闩锁CMOS技术实现了坚固耐用的单片式结构。逻辑输入与标准CMOS或LSTTL输出兼容
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1ED44176N01FXUMA1
- 商品编号
- C1848808
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 1.23A | |
| 拉电流(IOH) | 560mA | |
| 工作电压 | 12.7V~20V | |
| 上升时间(tr) | 50ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 25ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.7V~2.5V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 750uA |
应用领域
- 数字控制PFC
- 空调
- 家用电器
- 工业应用
- 通用单端拓扑低侧门极驱动器
