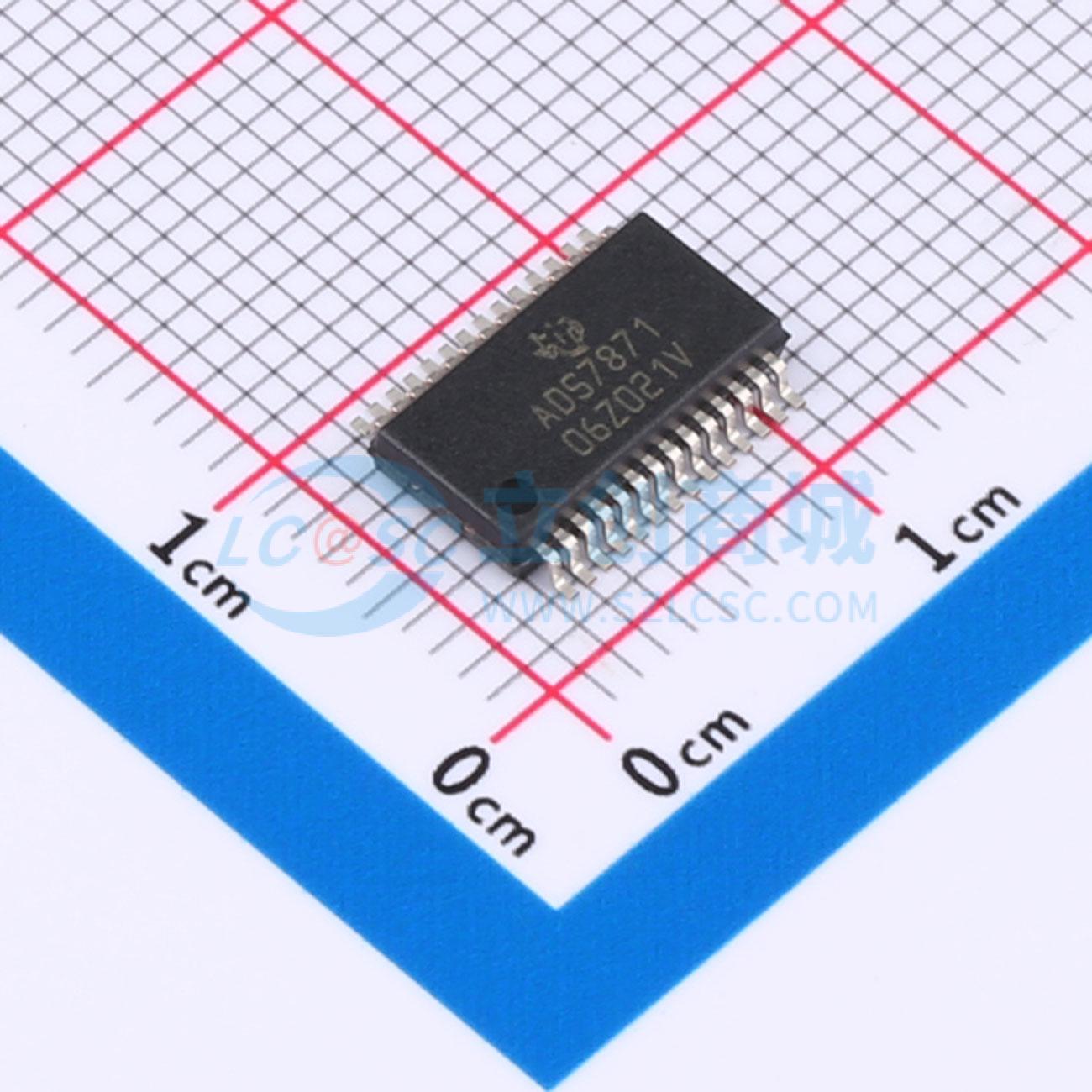

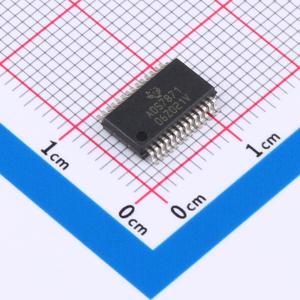

ADS7871IDBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7871 具有 ADC、MUX、PGA 和内部基准的 14 位 48KSPS DAS
品牌名称: TI(德州仪器)
商品型号: ADS7871IDBR
商品编号: C1847958
商品封装: SSOP-28
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

ADS7871 是一款完整的单芯片低功耗数据采集系统。它由一个 4 通道差分/8 通道单端多路复用器、精密可编程增益放大器、14 位逐次逼近型模数（A/D）转换器和一个精密电压基准组成。可编程增益放大器具有高输入阻抗、出色的增益精度、良好的共模抑制比和低噪声特性。对于许多低电平信号，信号源与 A/D 输入之间无需外部放大或阻抗缓冲。 PGA 的失调电压可自动归零。增益设置为 1、2、4、5、8、10、16 和 20 V/V 时，低至 125 mV 的信号也能产生满量程数字输出。 ADS7871 内置一个基准源，该基准源经过微调，具有较高的初始精度和温度稳定性。典型温度漂移为 10 ppm/℃。在多个 ADS7871 共享一个公共基准源的情况下，可使用外部基准源。串行接口支持 SPI、QSPI、Microwire 和 8051 系列协议，无需额外的胶合逻辑。

商品特性

PGA 增益：1、2、4、5、8、10、16、20 V/V
可编程输入（最多 4 通道差分/最多 8 通道单端或组合形式）
1.15 V、2.048 V 或 2.5 V 内部基准源
SPI/DSP 兼容串行接口（≤20 MHz）
吞吐量：48 kSamples/sec
误差过载指示
可编程输出补码/二进制
2.7 V 至 5.5 V 单电源供电
通过串行接口实现 4 位数字 I/O
与采用 SSOP - 28 封装的 ADS7870 引脚兼容

应用领域

便携式电池供电系统
低功耗仪器仪表
低功耗控制系统
智能传感器应用

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	14
	通道数	8
	工作电压	2.7V~5.5V
	接口类型	SPI
	工作温度	-40℃~+85℃
	基准电压源	外置；内置

	属性	参数值
	基准电压值	2.5V；1.15V；2.048V
	基准电压源温漂	10ppm/℃
	数据速率	20MHz
	采样率	48kHz
	静态电流	1uA
	积分非线性	2LSB
