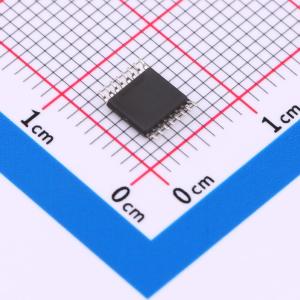

温馨提醒：图片仅供参考，商品以实物为准

TSC2013QPWRQ1

TSC2013-Q1 12bit 4线双触摸屏控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低功耗双触摸屏控制器，设计用于汽车信息娱乐和导航系统中的功耗敏感型低成本触摸显示屏。
品牌名称: TI(德州仪器)
商品型号: TSC2013QPWRQ1
商品编号: C1847963
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.1172克(g)

商品参数

商品概述

TSC2013-Q1 器件是一款超低功耗双触摸屏控制器，设计用于搭配汽车信息娱乐和导航系统中的功耗敏感型低成本触摸显示屏使用。其具有完整的超低功耗12位模数转换(ADC) 电阻式触摸屏转换器，包括驱动器和测量触摸压力的控制逻辑。 TSC2013-Q1 器件可通过标准四线制界面实现捏拉缩放和旋转功能。针对所有三种定义模式（标准、快速与高速），该器件均支持 I²C 串行总线与数据传输协议。可轻松对10 或12 位范围内的ADC 进行编程，以实现对系统和用户体验的自定义。

商品特性

符合汽车应用要求，具有符合AEC-Q100的下列结果：器件温度1级： -40°C 至 125°C 的器件；人体模型(HBM) 静电放电(ESD) 分类等级2；器件充电器件模型(CDM) ESD 分类等级C4B
4 线制触摸屏界面，比例换算
1.6V 至3.6V 单电源：I/OVDD 1.2V 至3.6V；SNSVDD：1.6V 至3.6V
通过预处理减少总线活动
高速 I²C 兼容接口
屏幕触摸内部检测
基于寄存器可编程：10 位或12 位分辨率采样速率系统时序
触摸压力测量
自动断电控制
低功耗：
- 1.8V，50SSPS 时为 430μA
- 1.6V，50SSPS 时为 320μA
- 1.6V，8.2kSPS（设备采样率）时为 58μA

应用领域

汽车信息娱乐显示屏
汽车导航系统
工业用户界面
医疗设备
消费类便携电子产品

	属性	参数值
	商品目录	触摸屏控制器
	触摸屏类型	4线电阻式
	分辨率	12位
	接口类型	I2C
	增益误差	±2LSB

	属性	参数值
	工作电压	1.6V~3.6V
	工作温度	-40℃~+125℃
	基准电压源	外置
	静态电流	420uA
	积分非线性	3LSB
