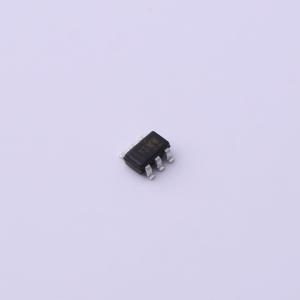

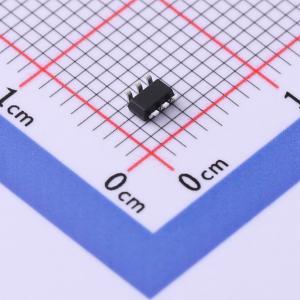

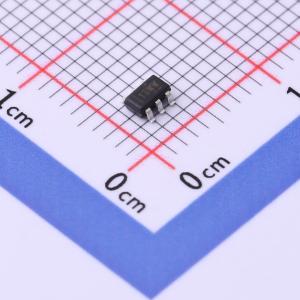

TPD3S014TDBVRQ1

TPD3S014-Q1是一款集成器件，具有一个限流负载开关和一个基于双通道瞬态电压抑制器(TVS)、用于USB接口的静电放电(ESD)保护二极管阵列。 TPD3S014-Q1器件适用于很可能出现大容性负载和短路情况的USB等应用，可提供短路保护和过流保护。当输出负载超过电流限制闻值时，TPD3S014-Q1通过在恒定电流模式下运行即可将输出电流限制到安全水平。快速过载响应特性有助于减轻5V主电源的负担，当输出短路时可以快速调节电源。电流限制开关的上升和下降此时受到控制，力求尽量减小器件开关过程中的浪涌电流。 TPD3S014-Q1支持0.5A的持续电流。TVS二极管阵列的额定ESD冲击消散值高于IEC61000-4-2国际标准中规定的最高水平。 此器件高度集成，并且采用易于布线的DBV封装，可对音响主机、USB集线器和媒体接口等应用中的USB接口提供强力的电路保护。

• 符合AEC-Q100标准（2级）
• 环境温度范围：-40°C至+105°C
• 提供功能安全
• 可帮助进行功能安全系统设计的文档
• 持续电流额定值为0.5A
• 固定的恒流限值为0.85A（典型值）
• 快速过流响应
• 2μs集成输出放电
• 反向电流阻断
• 短路保护
• 带有自动重启的过热保护
• 内置软启动
• IEC61000-4-2 4级静电放电(ESD)保护（外部引脚）
• ±12kV接触放电(IEC61000-4-2)
• ±15kV空气间隙放电(IEC61000-4-2)
• ISO10605 330pF，330 ESD保护（外部引脚）
• ±8kV接触放电
• ±15kV气隙放电
• 6引脚小外形尺寸晶体管(SOT)-23封装(2.90mm×1.60mm)

• 终端设备：
  • 音响主机
  • 后座娱乐系统
  • 远程信息处理
  • USB集线器
  • 导航模块
• 接口：
  • USB2.0
  • USB3.0
