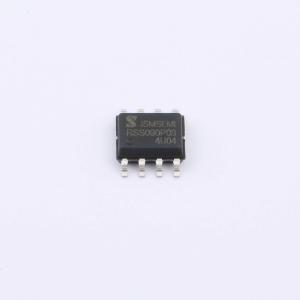

温馨提醒：图片仅供参考，商品以实物为准
RSS090P03-JSM
1个P沟道 耐压:30V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 广泛应用于电源转换、负载开关控制及电池管理系统，实现卓越的功率密度与效率表现。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- RSS090P03-JSM
- 商品编号
- C18191266
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1837克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 17mΩ@4.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 42nC@4.5V | |
| 输入电容(Ciss) | 2.73nF | |
| 反向传输电容(Crss) | 590pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 710pF |
商品概述
RU20P4C是一款P沟道逻辑增强型功率场效应晶体管，采用高单元密度的先进沟槽技术制造。 这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，并且在非常小尺寸的表面贴装封装中需要低在线功率损耗的场景。
商品特性
- -30V/-13A,RDS(ON) = 9mΩ(典型值)@ VGS = -10V
- -30V/-7.0A,RDS(ON) < 14.5mΩ(典型值)@ VGS = -4.5V
- 专为极低的RDS(ON)进行超优设计
- 出色的导通电阻和最大直流电流能力
- 完全符合RoHS标准
- SOP8封装设计
应用领域
- 用于MB/NB/UMPC/GA的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
- 笔记本电脑的电源管理
