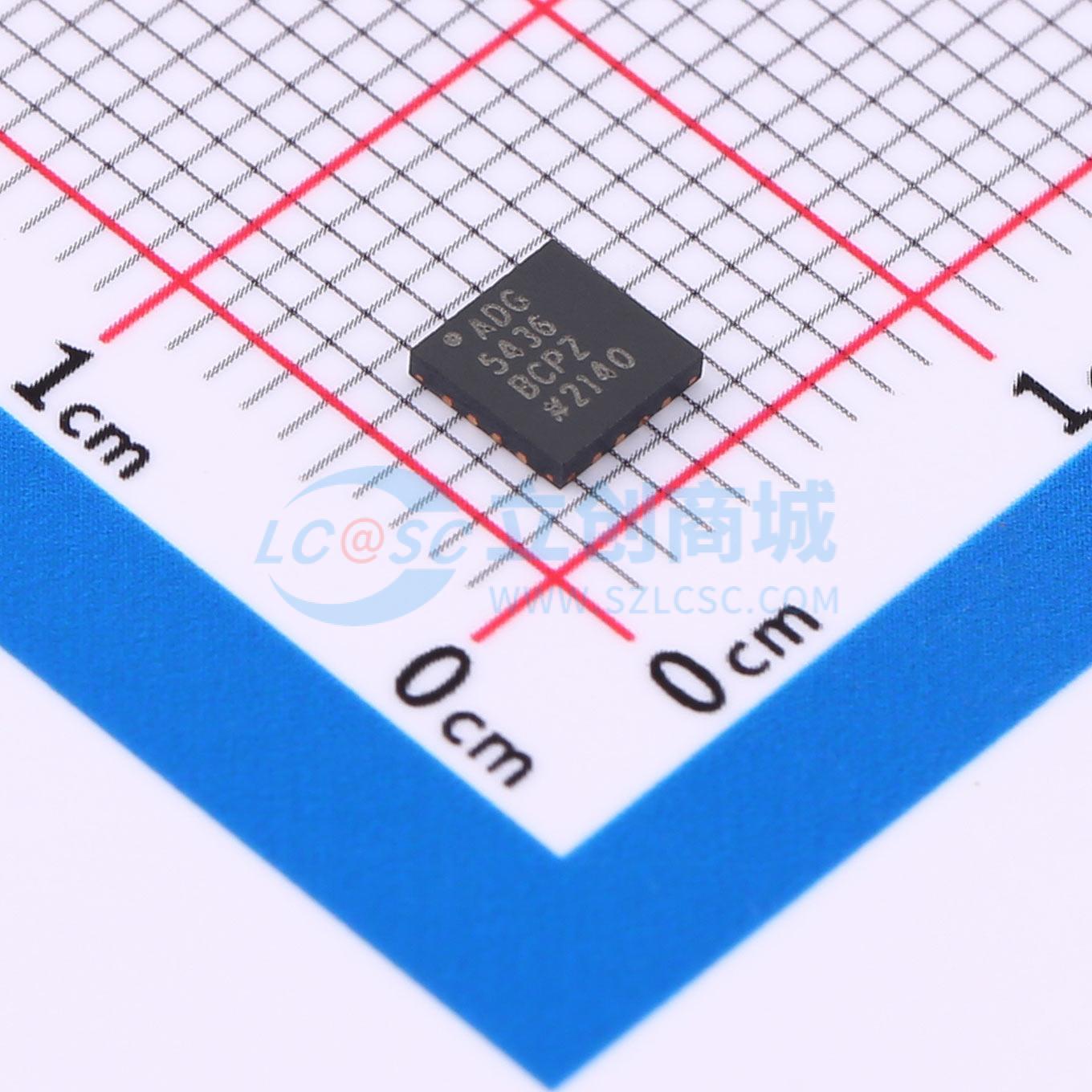

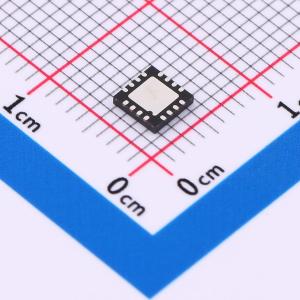

ADG5436BCPZ-REEL7

双SPDT开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高电压防闩锁,8 kV HBM ESD等级,低导通电阻(<10Ω),±9V至±22V双电源操作,9V至40V单电源操作,48V最大供电电压,完全指定在±15V,±20V,+12V和+36V,Vss到Voo模拟信号范围。
品牌名称: ADI(亚德诺)
商品型号: ADG5436BCPZ-REEL7
商品编号: C18169719
商品封装: LFCSP-16(4x4)
包装方式: 编带
商品毛重: 0.066667克(g)

商品参数

商品概述

ADG5436是一款单片CMOS器件，包含两个可独立选择的单刀双掷（SPDT）开关。LFCSP封装上的EN输入可启用或禁用该器件。禁用时，所有通道均关闭。每个开关导通时在两个方向上的导通性能相同，且输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。两个开关均具有先断后通的切换动作，适用于多路复用器应用。导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。

商品特性

抗闩锁
8 kV人体模型（HBM）静电放电（ESD）额定值
低导通电阻（<10 Ω）
±98至±22 V双电源供电
Ψ至40 V单电源供电
48 V电源最大额定值
在±15 V、±20 V、+12 V和+36 V条件下进行全面规格测试
从Vss到Voo的模拟信号范围

应用领域

继电器替换
自动测试设备
数据采集
仪器仪表
音频和视频切换
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	9V~40V；-22V~-9V；9V~22V
	导通时间(ton)	235ns

	属性	参数值
	导通电阻(Ron)	9.8Ω
	关闭时间(toff)	230ns
	工作温度	-40℃~+125℃
	带宽	102MHz
