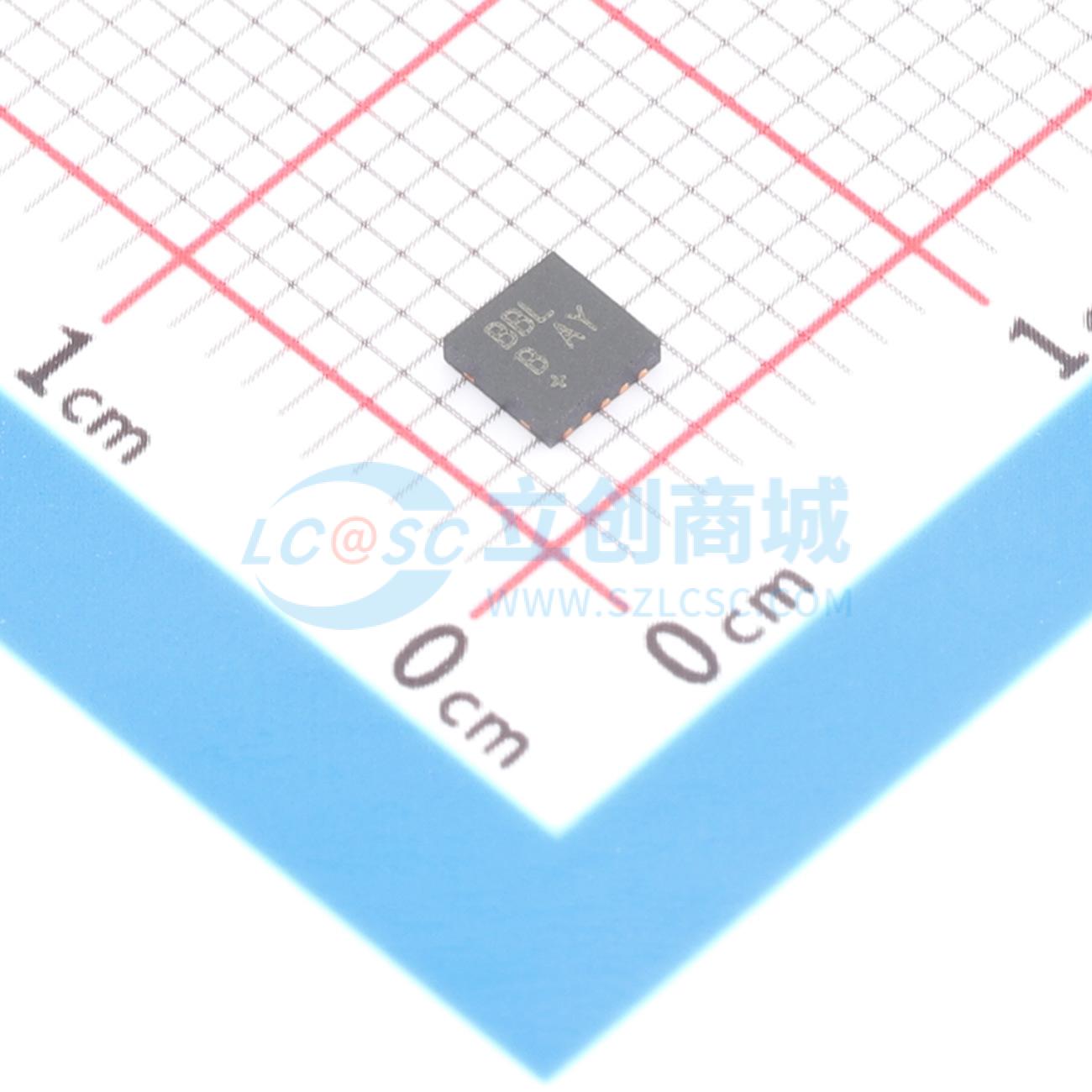

温馨提醒：图片仅供参考，商品以实物为准

MAX20074ATBA/V+T

单路2A/3A、2.2MHz低压降压型DC-DC转换器

描述: MAX20073/MAX20074 高效开关稳压器系列可提供高达 3A 的负载电流，输出电压范围为 0.5V 至 3.8V。该器件的输入电压范围为 2.7V 至 5.5V，非常适合板载负载点和后级稳压应用。在负载、电源和温度变化时，总输出误差小于 ±1.5%
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20074ATBA/V+T
商品编号: C18170325
商品封装: LFCSP-10(3x3)
包装方式: 编带
商品毛重: 0.108812克(g)

商品参数

商品概述

MAX20073/MAX20074高效开关稳压器系列可提供高达3A的负载电流，输出电压范围为0.5V至3.8V。该器件的输入电压范围为2.7V至5.5V，非常适合板载负载点和后级稳压应用。在负载、线路和温度变化时，总输出误差小于±1.5%。该器件采用固定频率PWM工作模式，开关频率为2.2MHz。高频工作模式支持全陶瓷电容设计和使用小型外部元件。低电阻片上开关可确保在重载时实现高效率，同时将关键电感降至最低，与分立解决方案相比，使布局任务大大简化。遵循简单的布局和占位面积可确保新设计一次成功。该器件提供使能输入、扩频使能输入和复位输出。出厂时可预设输出电压，使客户无需使用昂贵的0.1%外部电阻即可实现±1.5%的输出电压精度。此外，通过在反馈端使用两个外部电阻和0.5V内部参考电压，输出电压可设置为任意客户所需值。该器件提供固定的0.85ms软启动时间。采用10引脚TDFN外露焊盘封装的器件具备过温关断和过流限制功能。所有器件的设计工作环境温度范围为-40℃至+125℃。

商品特性

超小尺寸封装，功能丰富
高效DC-DC转换器
输出电流高达3A
工作电源电压范围为2.7V至5.5V
电阻可调或出厂预设输出电压
可同步的2.2MHz开关频率使能输入
复位输出，扩频使能输入
强制PWM和跳周期模式
电流模式架构
3mm x 3mm x 0.85mm 10引脚TDFN封装
高精度
107%过压监测
93%欠压监测
输出电压精度±1.5%
出色的负载瞬态响应性能
过温和短路保护
工作温度范围为-40℃至+125℃

应用领域

汽车
负载点

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	500mV~3.8V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
