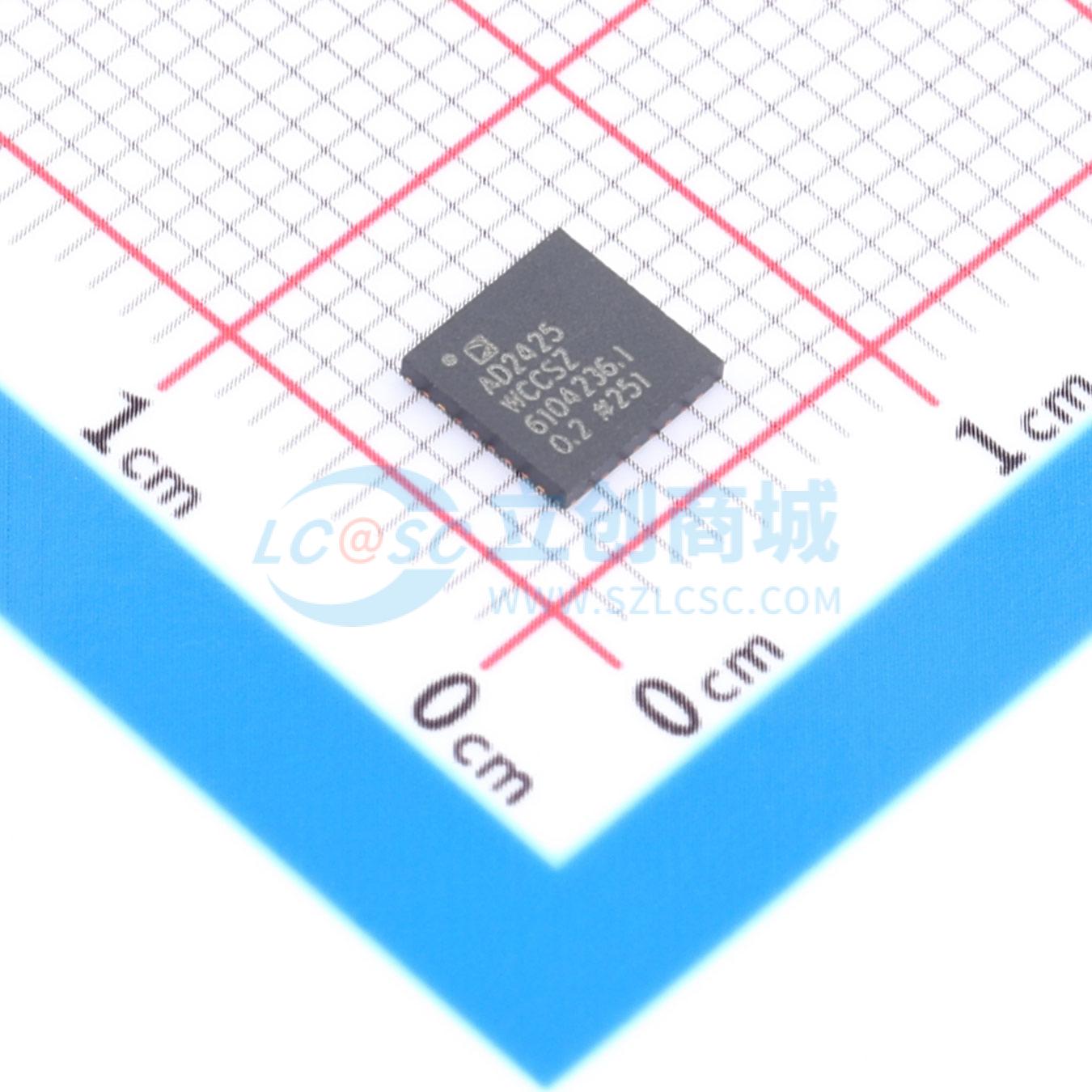

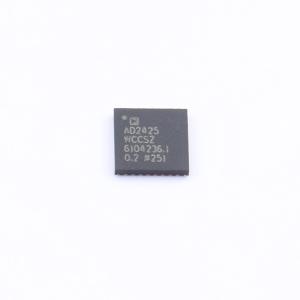

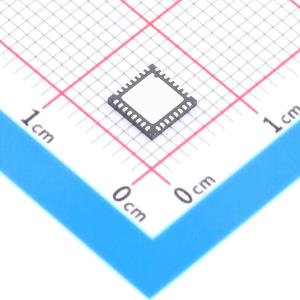

温馨提醒：图片仅供参考，商品以实物为准

AD2425WCCSZ-RL

增强型汽车音频总线® (A2B®)收发器同时支持主机和从机操作

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车音频总线 (A²B) 可在节点之间实现长达 15 米的多通道 I²S/TDM 连接。它将双向同步数据（例如数字音频）、时钟和同步信号嵌入到一对差分线上。A²B 支持直接点对点连接，并允许位于不同位置的多个节点以菊花链形式连接，以提供或使用时分复用通道内容。A²B 是一个单主多从系统，其中主机控制器处的收发器芯片为主机。主机为所有从节点生成时钟、同步和帧。主 A²B 芯片可通过控制总线 (I²C) 进行编程，以实现配置和回读。该控制总线的扩展功能嵌入在 A²B 数据流中，可直接访问从收发器上的寄存器和状态信息，还能实现远距离的 I²C 到 I²C 通信。
品牌名称: ADI(亚德诺)
商品型号: AD2425WCCSZ-RL
商品编号: C18170960
商品封装: LFCSP-32-EP(5x5)
包装方式: -
商品毛重: 1克(g)

商品概述

汽车音频总线 (A²B) 可在节点之间实现长达 15 米的多通道 I²S/TDM 连接。它将双向同步数据（例如数字音频）、时钟和同步信号嵌入到一对差分线上。A²B 支持直接点对点连接，并允许位于不同位置的多个节点以菊花链形式连接，以提供或使用时分复用通道内容。A²B 是一个单主多从系统，其中主机控制器处的收发器芯片为主机。主机为所有从节点生成时钟、同步和帧。主 A²B 芯片可通过控制总线 (I²C) 进行编程，以实现配置和回读。该控制总线的扩展功能嵌入在 A²B 数据流中，可直接访问从收发器上的寄存器和状态信息，还能实现远距离的 I²C 到 I²C 通信。

商品特性

线性拓扑结构：单主多从，节点间距可达 75 米，总电缆长度可达 40 米
远距离通信：同步数据、多通道 I2S/TDM 到 I2S/TDM、时钟同步、所有节点相位对齐、从节点到从节点通信低延迟、控制和状态信息、远距离 I2C 到 I2C、GPIO
从节点支持幻像电源或本地供电
可通过 SigmaStudio 图形化软件工具进行配置
符合汽车应用要求
可配置为 A²B 总线主设备或从设备 (AD2425W)
I²C 接口
8 位至 32 位多通道 I2S/TDM 接口，I2S/TDM/PDM 可编程数据速率，最多 32 个上行和 32 个下行通道
4 个高动态范围麦克风的 PDM 输入

应用领域

汽车音频通信链路
主动降噪
免提和车内通信的麦克风阵列

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(1个/卷，最小起订量 1 个)

个

起订量：1 个1个/卷

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频接口芯片
	类型	收发器
