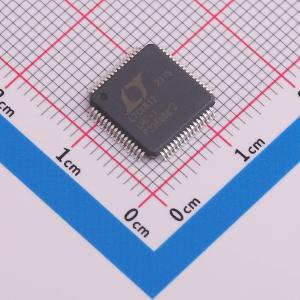

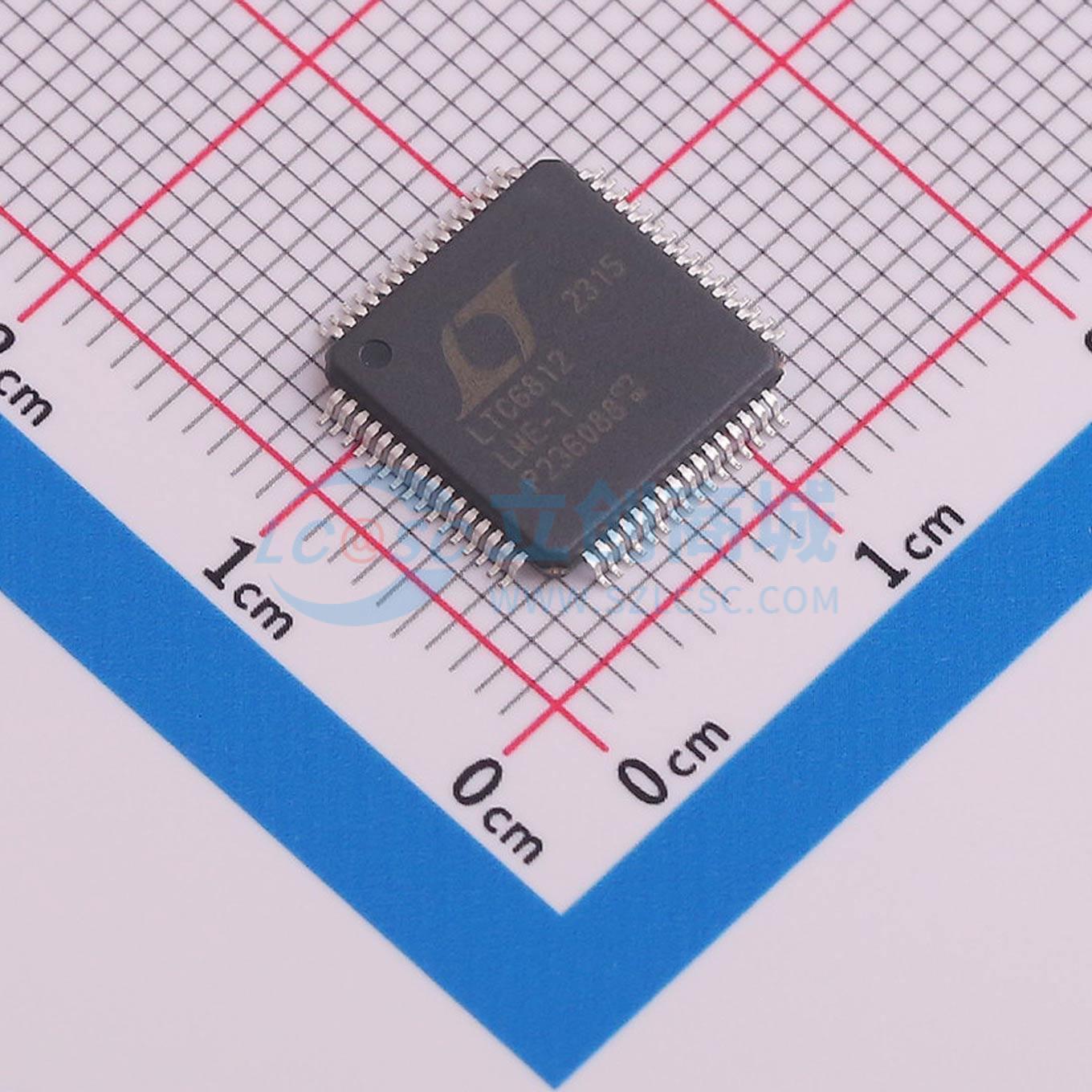

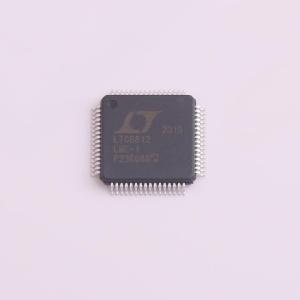

LTC6812HLWE-1#3ZZTRPBF
15单元电池堆监控器带菊花链接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC6812 - 1是一款多节电池组监控器，可测量多达15节串联的电池，总测量误差小于2.2mV。0V至5V的电池测量范围使LTC6812 - 1适用于大多数电池化学体系。所有15节电池可在245μs内完成测量，还可选择较低的数据采集速率以实现高降噪效果
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6812HLWE-1#3ZZTRPBF
- 商品编号
- C18171243
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.8816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 200mA | |
| 电池类型 | - | |
| 电池节数 | 15 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 6uA | |
| 均衡电流 | 200mA | |
| 接口类型 | SPI；I2C |
商品概述
LTC6812-1是一款多节电池组监控器，可测量多达15节串联电池，总测量误差小于2.2mV。0V至5V的电池测量范围使LTC6812-1适用于大多数电池化学体系。所有15节电池可在245µs内完成测量，还可选择较低的数据采集速率以实现高降噪效果。 多个LTC6812-1器件可以串联连接，允许对长串高压电池组进行同步电池监控。每个LTC6812-1都有一个isoSPI接口，用于高速、抗射频干扰的长距离通信。多个器件以菊花链形式连接，所有器件只需一个主机处理器连接。这种菊花链可以双向操作，即使在通信路径出现故障的情况下，也能确保通信的完整性。 LTC6812-1可以直接由电池组供电，也可以由隔离电源供电。LTC6812-1为每节电池提供被动均衡功能，每节电池都有独立的PWM占空比控制。其他特性包括片上5V稳压器、九条通用I/O线和睡眠模式，在睡眠模式下电流消耗可降至6µA。
商品特性
- 可测量多达15节串联电池
- 最大总测量误差2.2mV
- 适用于高压系统的可堆叠架构
- 内置isoSPI™接口
- 1Mb隔离串行通信采用单根双绞线，传输距离可达100米
- 低电磁干扰敏感度和辐射
- 双向通信，具备断线保护功能
- 245µs内测量系统中所有电池
- 同步电压和电流测量
- 带可编程噪声滤波器的16位Δ-Σ ADC
- 专为符合ISO 26262标准的系统设计
- 高达200mA（最大值）的被动电池均衡，具备可编程脉宽调制功能
- 9个通用数字I/O或模拟输入
- 温度或其他传感器输入可配置为I²C或SPI主机
- 6µA睡眠模式供电电流
- 64引脚eLQFP封装
- 通过AEC-Q100汽车应用认证
应用领域
- 电动和混合动力电动汽车
- 备用电池系统
- 电网储能
- 高功率便携式设备
