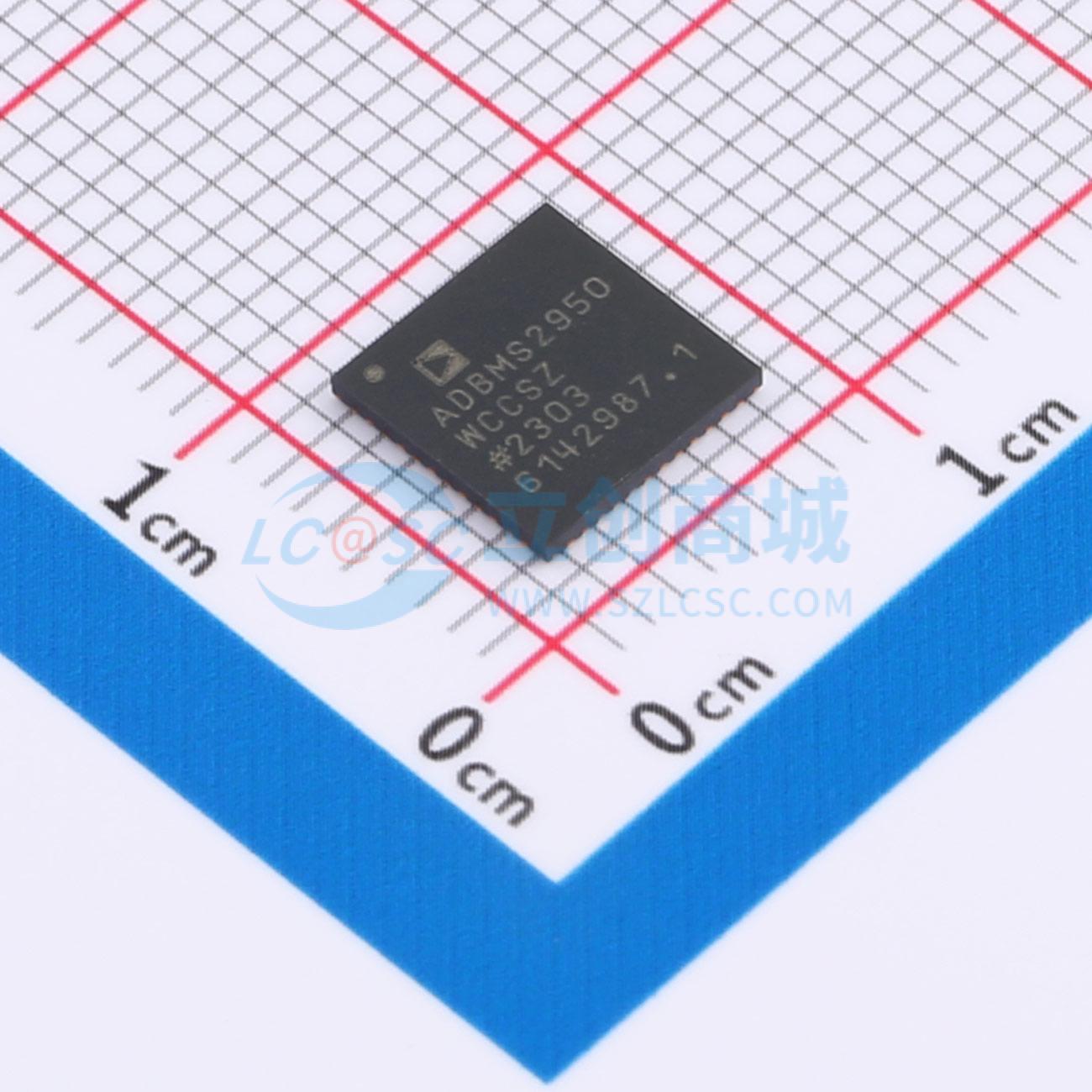

温馨提醒：图片仅供参考，商品以实物为准

ADBMS2950WCCSZ-RL

电池组监测器

描述: ADBMS2950和ADBMS2952是用于电动和混合动力汽车以及其他电流或电压感应应用的电池组监测器。ADBMS2950和ADBMS2952通过以极低失调感应分流电阻上的电压降来测量流入和流出电池组的电流。ADBMS2950和ADBMS2952还使用带有数字阈值比较器的快速过流ADC检测过流情况，并通过专用的过流警报线以最小延迟传达检测结果
品牌名称: ADI(亚德诺)
商品型号: ADBMS2950WCCSZ-RL
商品编号: C18171027
商品封装: LFCSP-48-EP(7x7)
包装方式: 编带
商品毛重: 1克(g)

商品概述

ADBMS2950和ADBMS2952是用于电动和混合动力汽车以及其他电流或电压感应应用的电池组监测器。ADBMS2950和ADBMS2952通过以极低的失调感应分流电阻上的电压降，来测量流入和流出电池组的电流。 ADBMS2950和ADBMS2952还使用带有数字阈值比较器的快速过流ADC检测过流情况，并通过专用的过流警报线以最小延迟传达检测结果。 ADBMS2950和ADBMS2952共有12个内部缓冲的高阻抗输入，用于测量来自外部传感器或电阻分压器的电压，能够测量电池组电压、温度、高压链路电压、底盘隔离情况，以及监控接触器和熔断器的状态。六个支持开漏或推挽的数字输出（GPO）可用于控制高压晶体管，以断开外部电阻分压器。四个数字通用输入/输出（GPIO）还允许作为I2C或SPI控制器接口运行，以连接外部EEPROM或其他串行外设。 ADBMS2950的内置串行接口可配置为与主机进行SPI或隔离isoSPI通信。一个额外的isoSPI端口允许连接ADBMS2950设备的菊花链；还可选择使用ADBMS6830或ADBMS6832（ADBMS683x）电池监测器进行扩展。ADBMS2952仅支持SPI通信。

商品特性

电池组电流测量
缓冲模拟输入
连续运行选项
用于库仑计数的无损测量
1 ms更新速率
0.1%总测量误差
±1µV最大失调
冗余设计
电池组电压测量
缓冲模拟输入
与电流测量同步
差分和单端模式
冗余设计
10个额外的电压测量通道
缓冲模拟输入
按需运行
差分和单端模式
冗余设计
过流检测
采用多数表决的三重冗余
PWM输出选项
内置isoSPI接口
2 Mbps隔离串行通信
电容或变压器耦合
菊花链选项
4线SPI选项
通用数字IO
6个通用输出（GPO）
GPO的双阈值回读
4个GPIO可配置为I2C或SPI控制器
48引脚侧面可焊接QFN封装
符合AEC - Q100标准
ADBMS295xWFS型号专为汽车安全完整性等级D（ASIL D）的26262应用而开发

应用领域

电动和混合动力电动汽车
备用电池系统
电网储能

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	-
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-
	接口类型	SPI；I2C
