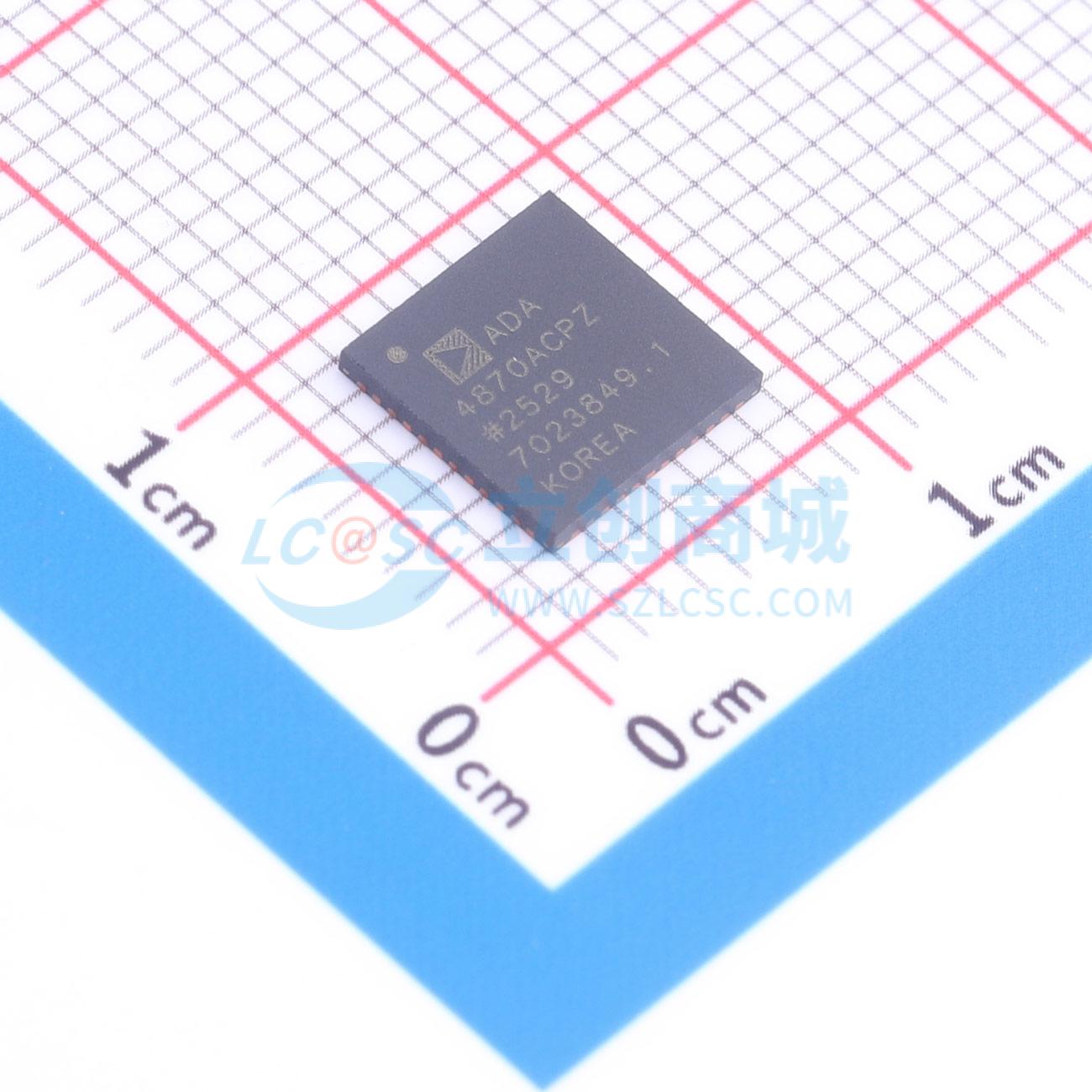

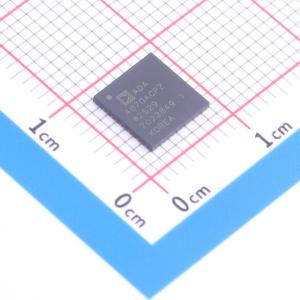

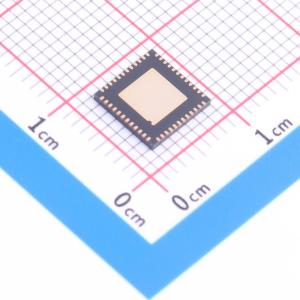

温馨提醒：图片仅供参考，商品以实物为准
ADA4870ACPZ
高速、高压、1 A输出驱动放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADA4870是一款单位增益稳定的高速电流反馈放大器，在40 V电源供电时，能够提供1 A的输出电流和2500 V/μs的压摆率。ADA4870的创新架构可在需要驱动低阻抗负载的应用中实现高输出功率、高速信号处理解决方案。ADA4870非常适合驱动高压功率FET、压电换能器、PIN二极管、CCD面板以及其他各种需要在高电源电压和高输出电流下实现高速运行的严苛应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4870ACPZ
- 商品编号
- C18165389
- 商品封装
- LFCSP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 3.712克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 70MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 2.5V/ns | |
| 输入偏置电流(Ib) | 9uA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.1nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 静态电流(Iq) | 32.5mA | |
| 输出电流 | 1A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~40V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
ADA4870 是一款单位增益稳定、高速电流反馈放大器，能够在 40 V 电源供电下提供 1 A 的输出电流和 2500 V/μs 的压摆率。该器件采用创新的架构，能够在需要驱动低阻抗负载的应用中实现高输出功率和高速信号处理解决方案。ADA4870 非常适合驱动高压功率 FET、压电换能器、PIN 二极管、CCD 面板以及其他多种要求在高电源电压下实现高输出电流高速运行的应用。该器件采用 48 引脚框架芯片级封装，带裸露焊盘，具有高导热性，可在严苛应用中实现高效散热，从而提升性能和可靠性。ADA4870 的工作温度范围为 -40°C 到 +85°C。
商品特性
- 适用于驱动高容性或低阻性负载
- 宽电源电压范围：10 V 到 40 V
- 高输出电流驱动能力：1 A
- 宽输出电压摆幅：在 40 V 电源下可实现 37 V 摆幅
- 高压摆率：2500 V/μs
- 高带宽：大信号 52 MHz，小信号 70 MHz
- 低噪声：2.1 nV/√Hz
- 静态电流：32.5 mA
- 关断电流：0.75 mA
- 短路保护和标志
- 热保护
应用领域
- 包络跟踪
- 功率 FET 驱动
- 超声设备
- 压电驱动器
- PIN 二极管驱动器
- 波形生成
- 自动化测试设备
- CCD 面板驱动器
- 复合放大器
