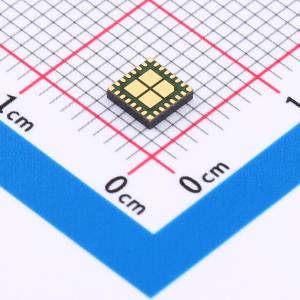

温馨提醒：图片仅供参考，商品以实物为准
LT8640SIV#WPBF
具 2.5uA 静态电流的 42V、6A 同步降压型 Silent Switcher 2
- 描述
- LT8640S/LT8643S同步降压稳压器采用第二代 Silent Switcher 架构，旨在最大限度减少 EMI 辐射，同时在高开关频率下实现高效率。这包括集成旁路电容，以优化内部所有快速电流环路，并通过降低布局敏感度轻松实现所宣称的 EMI 性能。这种性能使 LT8640S/LT8643S 非常适合对噪声敏感的应用和环境
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8640SIV#WPBF
- 商品编号
- C18166968
- 商品封装
- LQFN-24-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.4V~42V | |
| 输出电压 | 970mV~5V | |
| 输出电流 | 6A | |
| 开关频率 | 200kHz~3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LT8640S/LT8643S同步降压稳压器采用第二代Silent Switcher架构，旨在最大程度降低EMI辐射，同时在高开关频率下实现高效率。这包括集成旁路电容，以优化内部所有快速电流环路，并通过降低布局敏感性轻松实现所宣称的EMI性能。这种性能使LT8640S/LT8643S非常适合对噪声敏感的应用和环境。 具有30ns最小导通时间的峰值电流模式控制，即使在高开关频率下也能实现高降压比。LT8643S具有外部补偿功能，可在高开关频率下实现均流和快速瞬态响应。 突发模式（Burst Mode）操作可实现超低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI辐射。
商品特性
- Silent Switcher架构，在任何PCB上实现超低EMI辐射，消除PCB布局敏感性
- 内部旁路电容可降低辐射EMI
- 可选扩频调制
- 高频下的高效率
- 在1MHz、12V输入至5V输出时，效率高达96%
- 在2MHz、12V输入至5V输出时，效率高达95%
- 宽输入电压范围：3.4V至42V
- 最大连续电流6A，峰值输出电流7A
- 超低静态电流突发模式操作
- 在将12V输入调节至3.3V输出时，静态电流为2.5μA（LT8640S）
- 输出纹波 < 10mV峰峰值
- 外部补偿：快速瞬态响应和均流（LT8643S）
- 快速最小开关导通时间：30ns
- 在所有条件下的低压差：1A时为100mV
- 强制连续模式
- 可调节和同步：200kHz至3MHz
- 输出软启动和跟踪
- 小型24引脚4mm × 4mm LQFN封装
- 通过AEC-Q100汽车应用认证
应用领域
- 汽车和工业电源
- 通用降压应用
