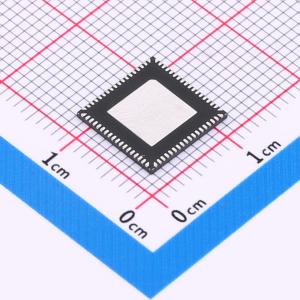

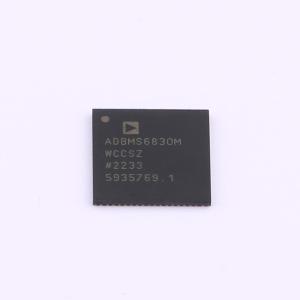

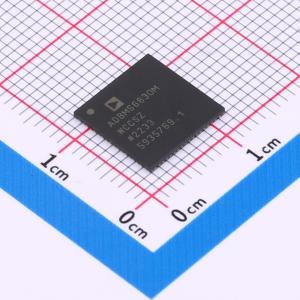

温馨提醒：图片仅供参考，商品以实物为准
ADBMS6830MWCCSZ
16通道多单元电池监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADBMS6830是一款多节电池组监控器，可测量多达16节串联电池，在整个温度范围内的终身总测量误差（TME）小于2mV。-2V至+5.5V的测量输入范围使ADBMS6830适用于大多数电池化学体系，并允许测量母线电压。该器件无需专用测量通道即可实现母线旁路
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADBMS6830MWCCSZ
- 商品编号
- C18166017
- 包装方式
- 托盘
- 商品毛重
- 0.0625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 均衡芯片；监测芯片 | |
| 工作电压 | - | |
| 电池类型 | - | |
| 电池节数 | 16 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 4uA | |
| 均衡电流 | 300mA | |
| 接口类型 | SPI；I2C |
商品概述
ADBMS6830是一款多节电池组监控器，可测量多达16节串联电池，在全温度范围内的终身总测量误差（TME）小于2 mV。-2 V至+5.5 V的测量输入范围使ADBMS6830适用于大多数电池化学体系，并允许测量母线电压。该器件无需专用测量通道即可绕过母线。 所有电池均可通过两个独立的模数转换器（ADC）同时进行冗余测量。连续工作的ADC具有4.096 MHz的高采样率，可减少外部模拟滤波，并实现无混叠的测量结果。后续可编程无限脉冲响应（IIR）滤波器可实现更高的降噪效果。 多个ADBMS6830可串联连接，从而实现对长高压电池组的同步电池监控。每个ADBMS6830都有一个隔离串行端口接口（isoSPI），用于高速、抗射频干扰的长距离通信。多个器件通过菊花链连接，并与一个主处理器相连。该菊花链可双向操作，即使通信路径出现故障，也能确保通信的完整性。 ADBMS6830可由电池组或隔离电源供电。ADBMS6830具备被动均衡功能，可对每节电池进行独立的脉冲宽度调制（PWM）占空比控制，每节电池的放电电流最高可达300 mA。其他特性包括片上5 V稳压器、多达10个通用输入/输出端口，以及睡眠模式（在此模式下，电流消耗可降至4 μA）。
商品特性
- 可串联测量多达16节电池
- 最大终身总测量误差：每节电池3.3 V时为±1.8 mV（-40°C至+125°C）
- 同步连续测量电池电压
- 可配置集成低通滤波
- 适用于高压电池组的堆叠式架构
- 内置isoSPI接口
- 2 Mbps隔离串行通信
- 每段使用单根双绞线，最长可达20米
- 低电磁干扰敏感性和辐射
- 双向通信，具备断线保护功能
- 电容或变压器耦合
- 无需外部保护，支持热插拔
- 每通道高达300 mA的被动电池均衡，具备可编程PWM
- 多达10个通用模拟输入或数字I/O
- 温度或其他传感器输入
- 可配置为I2C或SPI主设备
- 具备低功耗连续监测（LPCM）功能，可在车辆熄火状态下监控电池和温度
- 睡眠模式供电电流为4 μA
- 支持母线连接
- 通过AEC-Q100汽车应用认证
- ADBMS6830WFS型号专为ISO 26262 ASIL D级应用而开发
应用领域
- 电动和混合动力电动汽车
- 备用电池系统
- 电网储能
