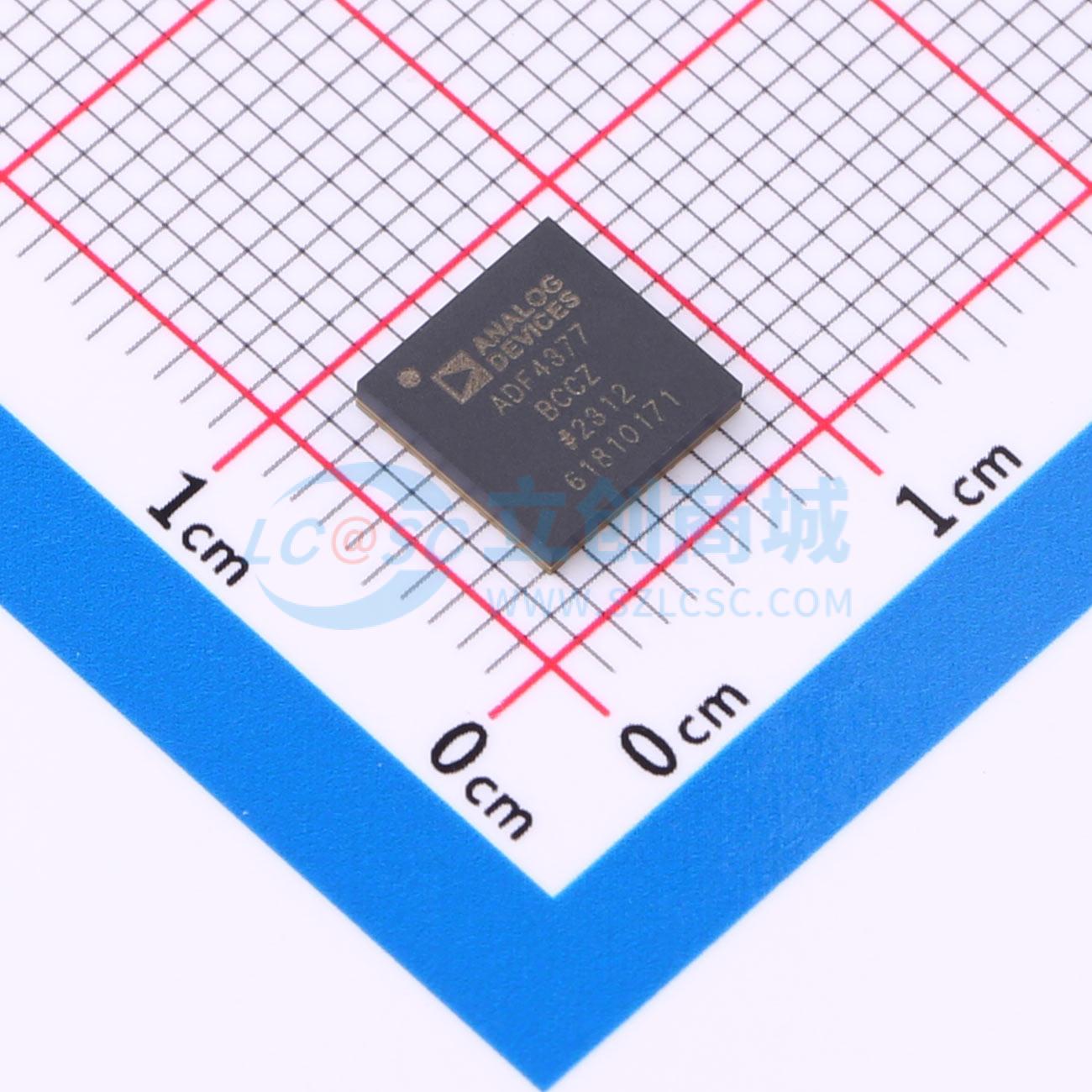

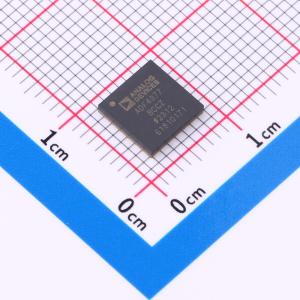

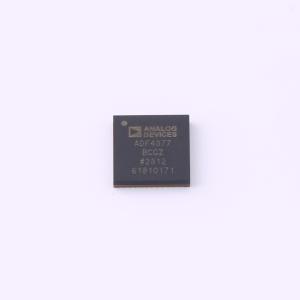

ADF4377BCCZ
微波宽带合成器与集成VCO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高性能、超低抖动、双输出整数N锁相环 (PLL)，带有集成压控振荡器 (VCO)，非常适合数据转换器和混合信号前端 (MxFE) 时钟应用。高性能PLL的品质因数为 -239 dBc/Hz，超低1/f噪声，高鉴相器 (PFD) 频率，可实现超低带内噪声和积分抖动。基本VCO和输出分频器可产生800 MHz至12.8 GHz的频率。集成了所有必要的电源旁路电容，节省了紧凑型电路板的空间
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4377BCCZ
- 商品编号
- C18166927
- 商品封装

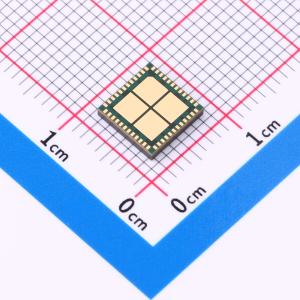

- LGA-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 12.8GHz | |
| 工作电压 | 3.15V~3.45V；4.75V~5.25V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 相位抖动 | 18fs | |
| 相位偏移 | 支持 | |
| 时钟/振荡器 | 内置 |
商品概述
ADF4377是一款高性能、超低抖动、双输出整数N锁相环（PLL），集成了压控振荡器（VCO），非常适合数据转换器和混合信号前端（MxFE）时钟应用。这款高性能PLL的品质因数为−239 dBc/Hz，具有超低的1/f噪声和高相位-频率检测器（PFD）频率，可实现超低的带内噪声和积分抖动。ADF4377的基频VCO和输出分频器可产生800 MHz至12.8 GHz的频率。ADF4377集成了所有必要的电源旁路电容，节省了紧凑型电路板的空间。
对于多个数据转换器和MxFE时钟应用，ADF4377通过实现自动参考到输出同步功能、跨工艺、电压和温度的匹配参考到输出延迟功能，以及小于±0.1 ps的无抖动参考到输出延迟调整能力功能，简化了其他时钟解决方案所需的时钟对齐和校准程序。
这些特性可实现可预测且精确的多芯片时钟和系统参考（SYSREF）对齐。将ADF4377与分配参考和SYSREF信号对的集成电路（IC）配对，可支持JESD204B和JESD204C子类1解决方案。
商品特性
- 输出频率范围：800 MHz至12.8 GHz
- 抖动 ≤ 18 fsRMS（积分带宽：100 Hz至100 MHz）
- 抖动 = 27 fsRMS（ADC信噪比方法）
- 宽带噪声基底：12 GHz时为−160 dBc/Hz
- PLL规格：
- −239 dBc/Hz：归一化带内相位噪声基底
- −147 dBc/Hz：归一化带内1/f噪声
- 鉴相器频率高达500 MHz
- 参考输入频率高达1000 MHz
- 典型杂散fPFD：fOUT = 12 GHz时为 -95 dBc
- 参考输入到输出延迟规格：
- 器件间标准偏差：3 ps
- 温度系数：0.03 ps/℃
- 调整步长：< ±0.1 ps
- 多芯片输出相位对齐
- ≥3.3 V和5 V电源
- 7 mm × 7 mm 48引脚LGA
应用领域
- 高性能数据转换器和MxFE时钟
- 无线基础设施（MC-GSM、5G）
- 测试与测量
