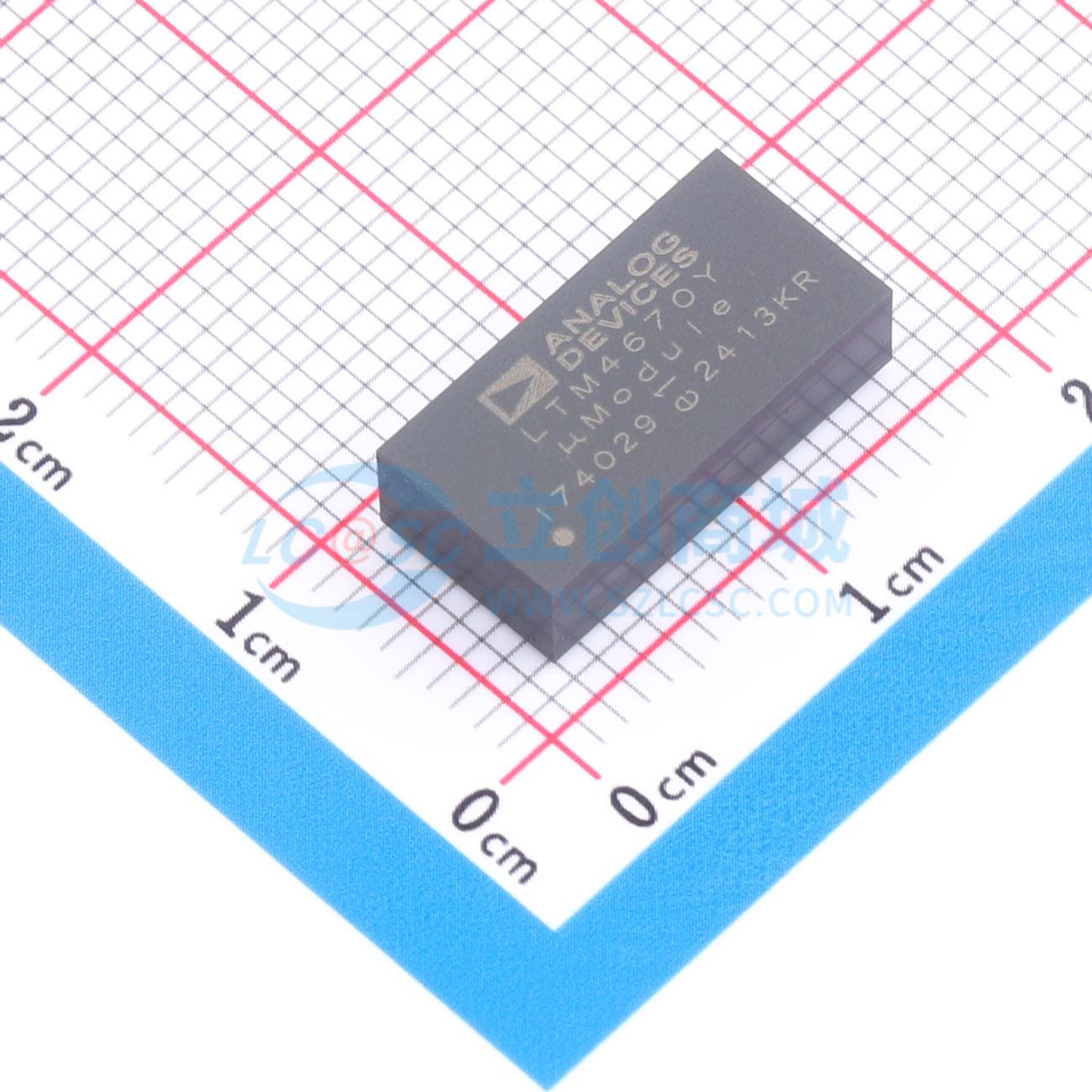

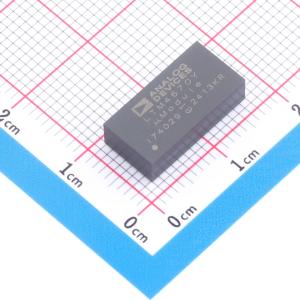

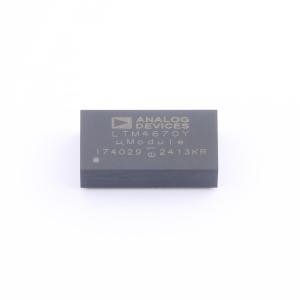

温馨提醒：图片仅供参考，商品以实物为准
LTM4670IY#PBF
具有可配置10A输出阵列的低VIN、四通道uModule稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款四路DC/DC降压微模块调节器，每路输出可达10A。输出可在阵列中并联，最高可达40A。封装内包含开关控制器、功率MOSFET、电感器和所有支持组件。工作输入电压范围为2.25V至5.5V，每个输出电压范围为0.5V至VIN，仅需一个外部电阻即可设置。其高效设计可实现每通道10A的连续输出电流，仅需几个输入和输出电容器。采用Silent Switcher2架构，内部有热回路旁路电容器，可实现低EMI和高效率。默认频率内部设置为2MHz，可外部同步至1MHz至2.6MHz的时钟。具备过压、过流和过温保护功能，无铅且符合RoHS标准。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4670IY#PBF
- 商品编号
- C18166247
- 商品封装

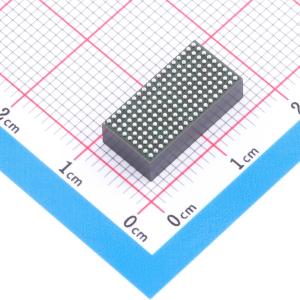

- BGA-162(7.5x15)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 4 | |
| 工作电压(Vin) | 2.25V~5.5V | |
| 输出电压(Vout) | 500mV~5.5V | |
| 输出电流(最大值) | 10A | |
| 最大容性负载 | 100uF | |
| 静态电流(Iq) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 2MHz | |
| 纹波噪声 | 12mVp-p | |
| 特性 | 过流保护；过压保护；过热保护 | |
| 长度 | 15mm | |
| 宽度 | 7.5mm | |
| 高度 | 4.65mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTM4670 是一款四通道 DC/DC 降压型 μModule（微型模块）稳压器，每个输出的电流为 10A。输出可并联成阵列，最大输出能力可达 40A。该封装内包含开关控制器、功率 MOSFET、电感器和所有支持组件。其输入电压范围为 2.25V 至 5.5V，每个输出电压范围为 0.5V 至输入电压（VIN），仅需一个外部电阻即可设置。其高效设计可实现每通道 10A 的连续输出电流，仅需少量输入和输出电容。 LTM4670 采用 Silent Switcher 2 架构，内置热环路旁路电容，可同时实现低 EMI 和高效率。默认频率在内部设置为 2MHz，也可通过外部时钟将其同步到 1MHz 至 2.6MHz 的频率。 故障保护功能包括过压、过流和过温保护。LTM4670 为无铅产品，符合 RoHS 标准。
商品特性
- 四通道输出降压型 μModule 稳压器，每通道输出电流 10A
- 输入电压范围：2.25V 至 5.5V
- 输出电压范围：0.5V 至 VIN
- 每通道 10A 直流输出电流
- 超低 EMI 噪声
- 可并联以实现最高 40A 输出电流
- 可选脉冲跳跃模式/强制连续模式
- 输出电压跟踪
- 管芯温度监测输出
- 外部频率同步
- 电源正常指示
- 过压、过流和过温保护
- 7.5mmx15mmx4.65mm 8G AP 封装
应用领域
- 电信、网络和工业设备
- 多轨负载点稳压
- FPGA、DSP 和 ASIC 应用
