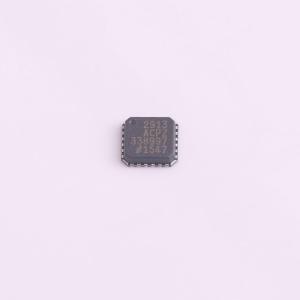

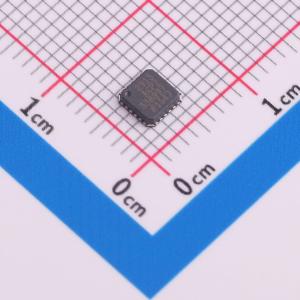

ADN2913ACPZ

6.5 Mbps 至 8.5 Gbps 集成限幅放大器/均衡器的时钟和数据恢复集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADN2913 提供了从6.5 Mbps到8.5 Gbps连续数据速率的量化、信号电平检测以及时钟和数据恢复接收功能。ADN2913能够自动锁定所有数据速率，无需外部参考时钟或编程。ADN2913的抖动性能超过了SONET/SDH所需的所有抖动规范，包括抖动传输、抖动生成和抖动容限。ADN2913提供手动或自动切片调整和手动采样相位调整。此外，用户可以选择限制放大器、均衡器或0 dB EQ作为输入。均衡器可以自适应设置，也可以手动设置。接收前端的信号丢失(LOS)检测电路会在输入信号电平低于用户可编程阈值时给出指示。LOS检测电路具有迟滞特性，以防止LOS输出出现颤动。此外，可以通过I2C寄存器读取输入信号强度。ADN2913还支持伪随机二进制序列(PRBS)生成、误码检测和输入数据速率回读功能。ADN2913采用紧凑型4 mm x 4 mm、24引脚的引线框架芯片级封装(LFCSP)。除非另有说明，否则所有ADN2913规格在-40℃至+85℃的环境温度范围内定义。
品牌名称: ADI(亚德诺)
商品型号: ADN2913ACPZ
商品编号: C18166720
商品封装: LFCSP-24-EP(4x4)
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

参数完善中

ADN2913 提供了从6.5 Mbps到8.5 Gbps连续数据速率的量化、信号电平检测以及时钟和数据恢复接收功能。ADN2913能够自动锁定所有数据速率，无需外部参考时钟或编程。ADN2913的抖动性能超过了SONET/SDH所需的所有抖动规范，包括抖动传输、抖动生成和抖动容限。

ADN2913提供手动或自动切片调整和手动采样相位调整。此外，用户可以选择限制放大器、均衡器或0 dB EQ作为输入。均衡器可以自适应设置，也可以手动设置。

接收前端的信号丢失(LOS)检测电路会在输入信号电平低于用户可编程阈值时给出指示。LOS检测电路具有迟滞特性，以防止LOS输出出现颤动。此外，可以通过I2C寄存器读取输入信号强度。

ADN2913还支持伪随机二进制序列(PRBS)生成、误码检测和输入数据速率回读功能。

ADN2913采用紧凑型4 mm x 4 mm、24引脚的引线框架芯片级封装(LFCSP)。除非另有说明，否则所有ADN2913规格在-40℃至+85℃的环境温度范围内定义。

串行数据输入：6.5 Mbps 至 8.5 Gbps
无需参考时钟
超出 SONET/SDH 对于抖动传输/生成/容限的要求
量化器灵敏度：典型值 6.3 mV（限幅放大器模式）
可选的限幅放大器、均衡器 (EQ) 和 0 dB EQ 输入
可编程抖动传输带宽以支持 G.8251 OTN
可编程切片电平
采样相位调整（5.65 Gbps 或更高）
输出极性反转
通过 I2C 可编程 LOS 阈值
I2C 接口访问可选功能
信号丢失 (LOS) 报警（仅限限幅放大器模式）
失锁 (LOL) 指示器
PRBS 生成器/检测器
应用感知功耗：8.5 Gbps，均衡器模式，无时钟输出 352 mW；6.144 Gbps，限幅放大器模式，无时钟输出 380 mW；622 Mbps，0 dB EQ 模式，无时钟输出 340 mW
电源：1.2 V，灵活的 1.8 V 至 3.3 V，和 3.3 V
封装尺寸：4 mm x 4 mm，24 引脚 LFCSP
