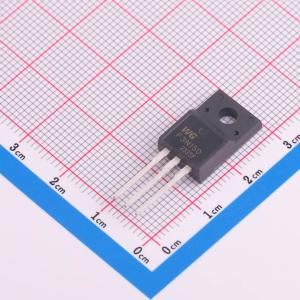

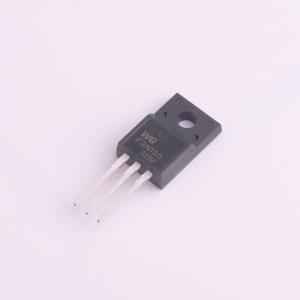

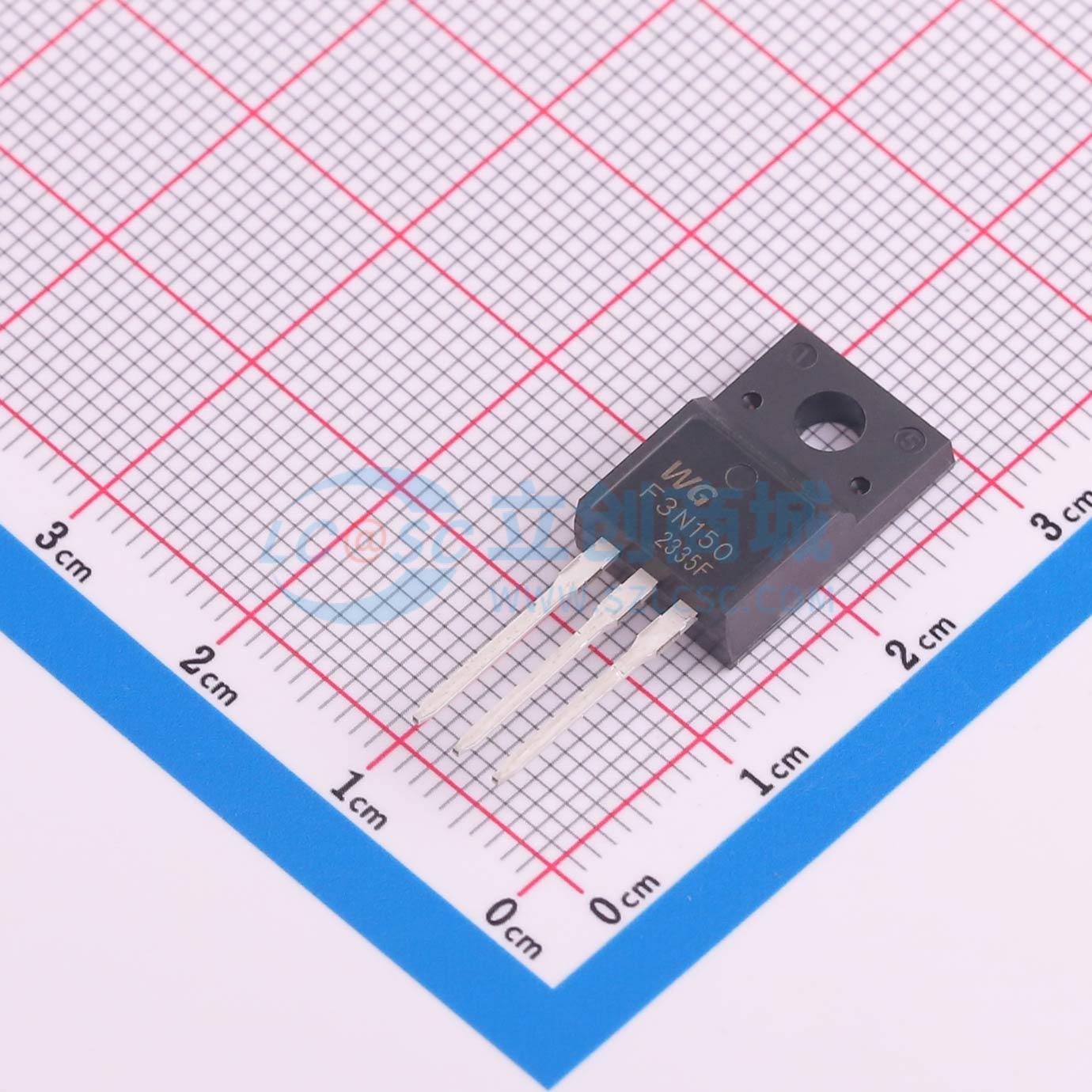

WGF3N150
1个N沟道 耐压:1500V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGF3N150
- 商品编号
- C17702306
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.5kV | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 7.5Ω@10V | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 64nC@10V | |
| 输入电容(Ciss) | 1.45nF | |
| 反向传输电容(Crss) | 40pF | |
| 类型 | - | |
| 输出电容(Coss) | 101pF |
商品概述
NCE6045XG采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)，适用于多种应用场景。
商品特性
- 低固有电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷:Qg = 64nC(典型值)。
- BVDSS = 1500V,ID = 3A
- RDS(on):7.5 Ω(最大值)@VG = 10V
- 100% 雪崩测试
- TO - 220F
应用领域
- 直流-直流转换器
- 适用于高频开关和同步整流
