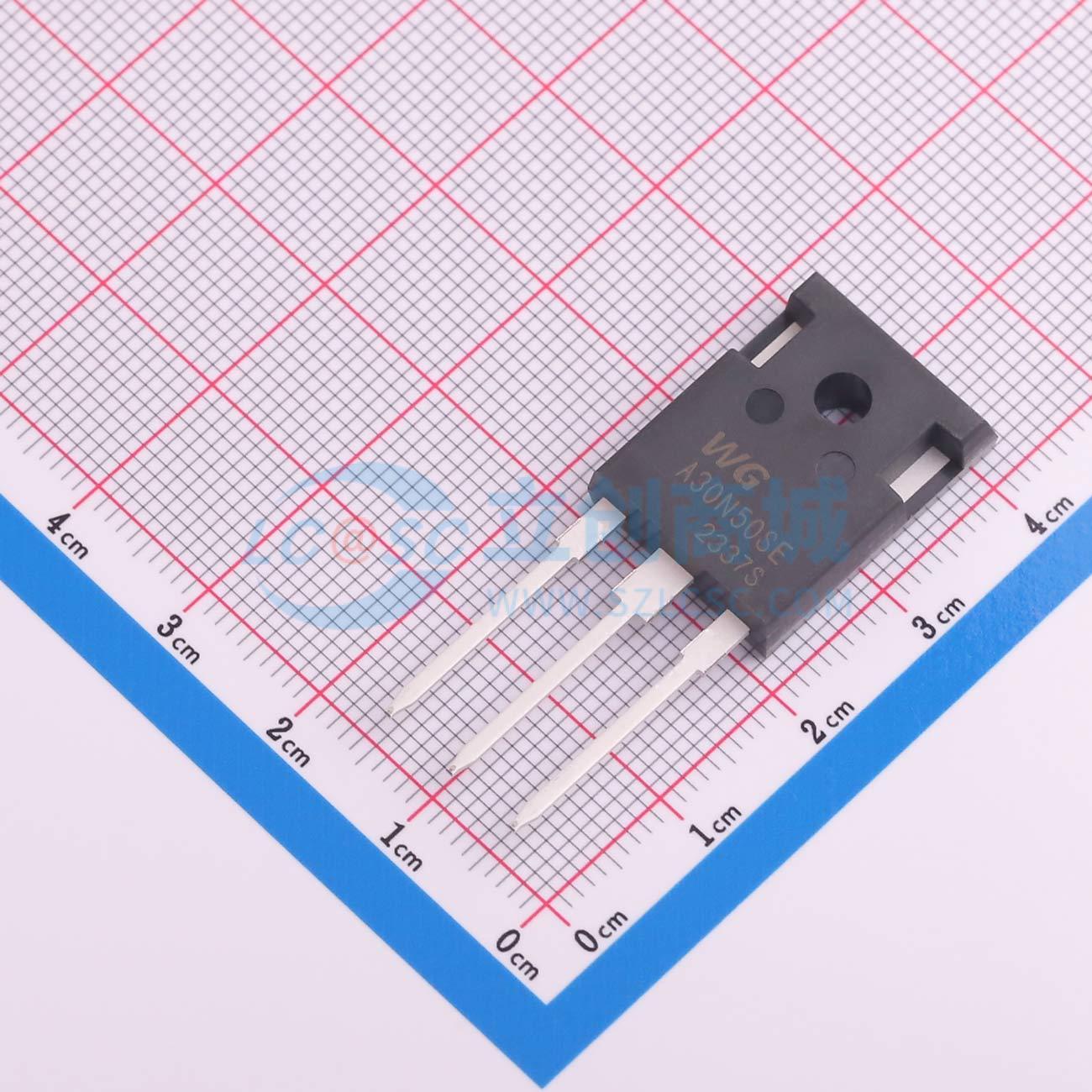

WGA30N50SE
1个N沟道 耐压:500V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低固有电容。 出色的开关特性。 扩展的安全工作区。 无与伦比的栅极电荷：Qg = 78nC（典型值）。 VDSS = 500V，ID = 30A。 RDS(on)：160mΩ（典型值）@VG = 10V。 100%雪崩测试
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGA30N50SE
- 商品编号
- C17702322
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 160mΩ@10V | |
| 耗散功率(Pd) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 78nC@10V | |
| 输入电容(Ciss) | 4.5nF | |
| 反向传输电容(Crss) | 450pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.15nF |
商品特性
- 低本征电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷：Qg = 49nC（典型值）。
- VDSS = 600 V， ID = 20 A
- RDS(导通)：0.19 Ω（最大值）@ V_G = 10 V
- 100% 雪崩测试
- TO - 220F
- 符合 RoHS 标准
